Назначение преобразователя перепада давления с цифровым выходом для корректоров серии ЕК
Преобразователь перепада давления с цифровым выходом применяется для измерения на счетчиках газа турбинного и ротационного типа в составе электронного корректора объема газа ЕК270 и потоковых корректоров ЕК280/ЕК290 перепада давления. Выбор и установка преобразователя перепада давления производятся при поставке корректоров серии ЕК (или комплекса СГ-ЭК) или в процессе их эксплуатации.
Описание преобразователя перепада давления с цифровым выходом для корректоров серии ЕК

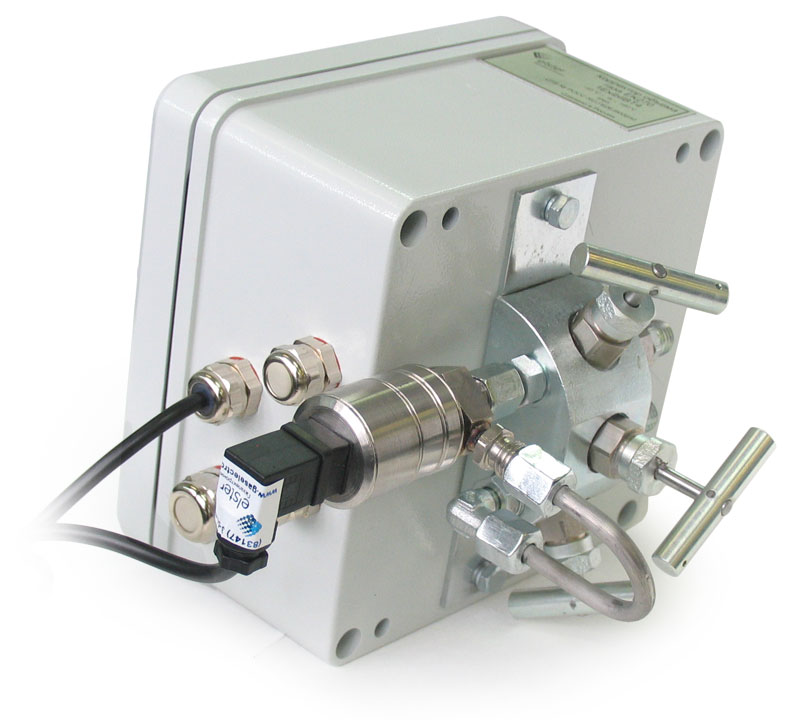

Преобразователь перепада давления поставляется со специально разработанным вентильным блоком, который обеспечивает надежную работу преобразователя перепада давления и позволяет проводить корректный пуск, остановку узла измерения перепада давления и контроль «нуля» в процессе эксплуатации, и комплектом монтажных частей.
Преобразователь перепада давления может быть установлен либо на задней стороне корректора серии ЕК либо вынесен для раздельного монтажа на стене. Отбор давления для преобразователя перепада давления может быть произведен на корпусе ротационного счетчика газа (если это предусмотрено конструкцией счетчика) или до и после турбинного счетчика газа на прямых участках трубопровода (КПУ СГ-ЭК).
Основные технические характеристики преобразователя перепада давления с цифровым выходом для корректоров серии ЕК
Преимущества преобразователя перепада давления с цифровым выходом для корректоров серии ЕК
- совмещение в одном приборе (корректоре объема газа серии ЕК) измерения стандартного объема газа и перепада давления газа, а также хранение измеренных значений в одном архиве;
- отображение перепада давления на счетчике газа производится на дисплее корректора ЕК;
- для каждого типа и типоразмера счетчика газа, с учетом конкретных условий эксплуатации, подбираются преобразователи с соответствующим верхним пределом измерения;
- в процессе производства каждый корректор серии ЕК, начиная с версии ПО 1.50, проходит проверку цифрового входа для подключения преобразователя перепада давления с цифровым выходом, что в дальнейшем позволяет провести дооснащение узла учета газа узлом измерения перепада давления;
- каждый преобразователь перепада давления в сборе с комплектом монтажных частей проходит поверку и отдельно проверку на герметичность;
- в отличие от преобразователя перепада давления с аналоговым выходным сигналом, использование преобразователя перепада давления с цифровым выходным сигналом позволяет вынести корректор ЕК на расстояние до 10 м от счетчика газа. При этом непосредственно преобразователь перепада давления устанавливается рядом со счетчиком газа;
- в отличие от преобразователя перепада давления с аналоговым выходным сигналом, электронные корректоры серии ЕК могут быть дооснащены преобразователем перепада давления с цифровым выходным сигналом непосредственно на месте установки или в сервисном центре.
