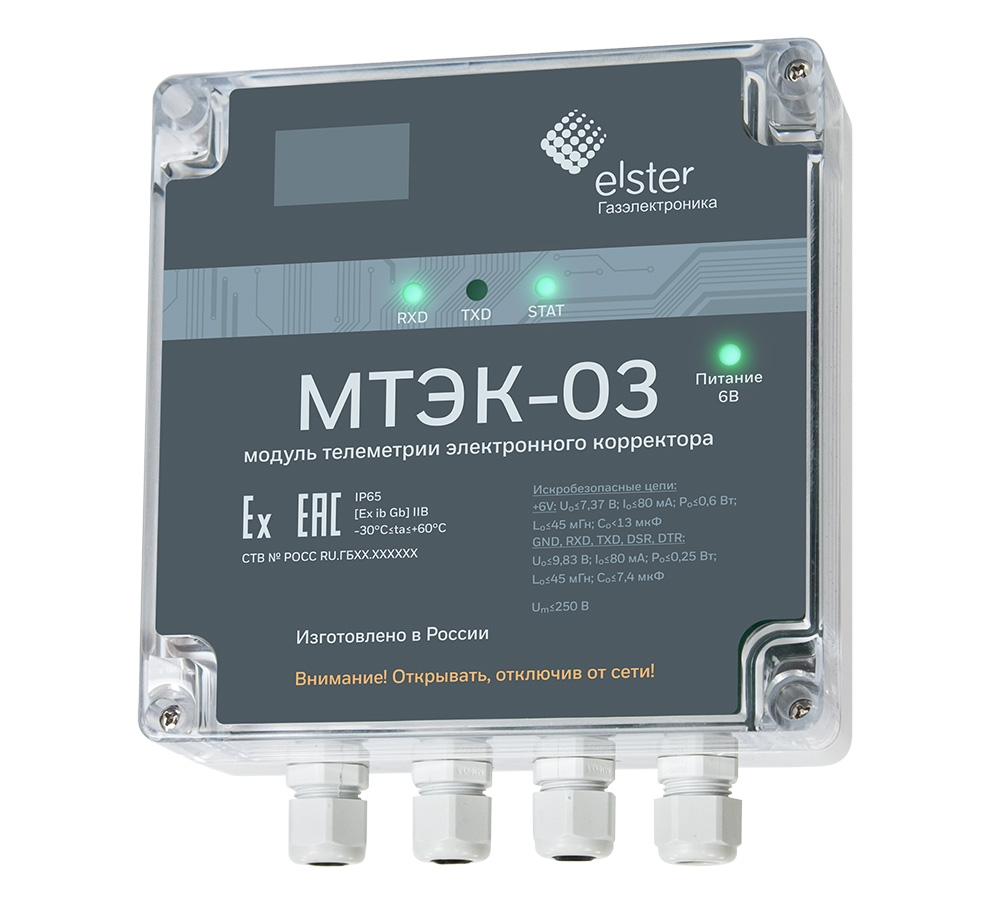

Назначение МТЭК-03 модуля телеметрии электронного корректора для TC220
Модуль телеметрии МТЭК-03 предназначен для организации канала связи с корректором ТС220 по интерфейсу RS-232, а также, опционально, по каналам WiFi, Bluetooth, CSD, GPRS. Модуль МТЭК-03 имеет в своем составе барьер искрозащиты и может обеспечивать связь с установленными во взрывоопасной зоне корректорами.
Описание МТЭК-03 модуля телеметрии электронного корректора для TC220
Модуль телеметрии МТЭК-03 обеспечивает питание корректора стабилизированным напряжением, а также коммуникационного порта корректора. Передача данных по беспроводным каналам связи осуществляется с использованием опционального модуля расширения, который выбирается при заказе. Обмен данными по двум коммуникационным портам модуля МТЭК-03 может быть организован в порядке очередности поступления запросов на соединение с корректором. При этом, пока не закончится текущий сеанс связи с корректором, соединение по другим портам недоступно.
Требования взрывозащиты модуля телеметрии МТЭК-03
Модуль МТЭК-03 является взрывозащищенным связанным оборудованием по ГОСТ 31610.0, с видом взрывозащиты «искробезопасная электрическая цепь» (ГОСТ 31610.11), уровень взрывозащиты — «ib Gb», обеспечиваемый:
- подключением к сертифицированным искробезопасным электрическим цепям уровня «ib» подгруппы IIB;
- ограничением напряжения питания до безопасных значений дублированными стабилитронами;
- соответствующими величинами путей утечки и зазоров между элементами;
- использованием токоограничительных резисторов, защитных стабилитронов и диодов, обеспечивающих взрывозащиту в соответствии с ГОСТ 31610.11, как в нормальном, так и в аварийном режимах.
Гальваническое разделение сигнальных цепей производится при помощи оптронов или цифровых изоляторов интерфейсов, а силовых цепей — при помощи изолированных преобразователей постоянного напряжения.
Маркировка взрывозащиты: [Ex ib Gb] IIB.
Обработка данных осуществляется с использованием ПО «СОДЭК».
Основные технические характеристики МТЭК-03 модуля телеметрии электронного корректора для TC220
| Параметры | Значения |
| Подключение корректора | |
| Тип подключаемого корректора | ТС220 |
| Гальванически изолированный интерфейс подключения корректора | RS-232 |
| Прочность изоляции | 1500 В |
| Гальванически изолированное напряжение питания корректора | +6 В 50 мА |
| Подключение периферийного оборудования | |
| Гальванически изолированный интерфейс для подключения внешних устройств | RS-232 / RS-485 |
| Электропитание | |
| Входное сетевое напряжение питания | 85-264 В |
| Максимальная потребляемая мощность | 5 Вт |
| Конструктивное исполнение | |
| Встроенное ПО | Есть |
| FLASH-память | 16 Мб |
| Опциональные интерфейсы | Модем 4G/LTE/NBIoT Модем WiFi/BT RS-232 /RS-485 ISO |
| Количество опциональных интерфейсов | 2 |
| Габаритные размеры корпуса, без кабельных вводов, мм | 160 мм х 160 мм х 90 мм |
| Габаритные размеры корпуса, без кабельных вводов, мм | 160 мм х 185 мм х 90 мм |
| Масса, не более | 0,7 кг |
| Степень защиты, не хуже | IP65 |
| Назначенный срок службы | 10 лет |
| Средняя наработка на отказ, не менее | 10 000 часов |
| Срок хранения | 3 года |
| Диапазон температур окружающей среды | -30...+60 °С |
