Назначение МТЭК-02 модуля телеметрии электронного корректора для EK270, EK280, EK290
Модуль МТЭК-02 предназначен для организации канала связи с корректорами ЕК260, ЕК270, ЕК280, ЕК290 по интерфейсу RS-232/RS-485, а также, опционально, по каналам WiFi, Bluetooth, CSD, GPRS. Модуль телеметрии МТЭК-02 имеет в своем составе барьер искрозащиты, а также может обеспечивать связь с установленными во взрывоопасной зоне корректорами.
Описание МТЭК-02 модуля телеметрии электронного корректора для EK270, EK280, EK290
Модуль МТЭК-02 обеспечивает питание корректора стабилизированным напряжением, а также коммуникационного порта корректора.
Передача данных по беспроводным каналам связи осуществляется с использованием опционального модуля расширения, который выбирается при заказе. Обмен данными по трем коммуникационным портам модуля МТЭК-02 может быть организован в порядке очередности поступления запросов на соединение с корректором. При этом, пока не закончится текущий сеанс связи с корректором, соединение по другим портам недоступно.

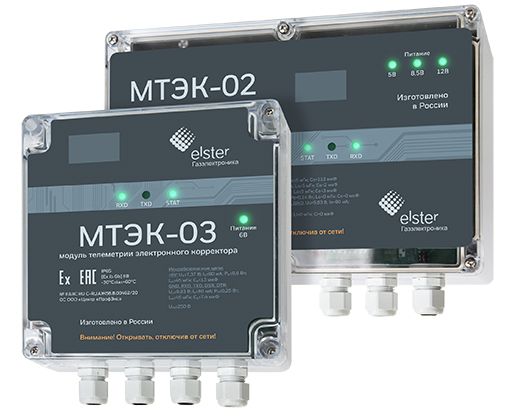

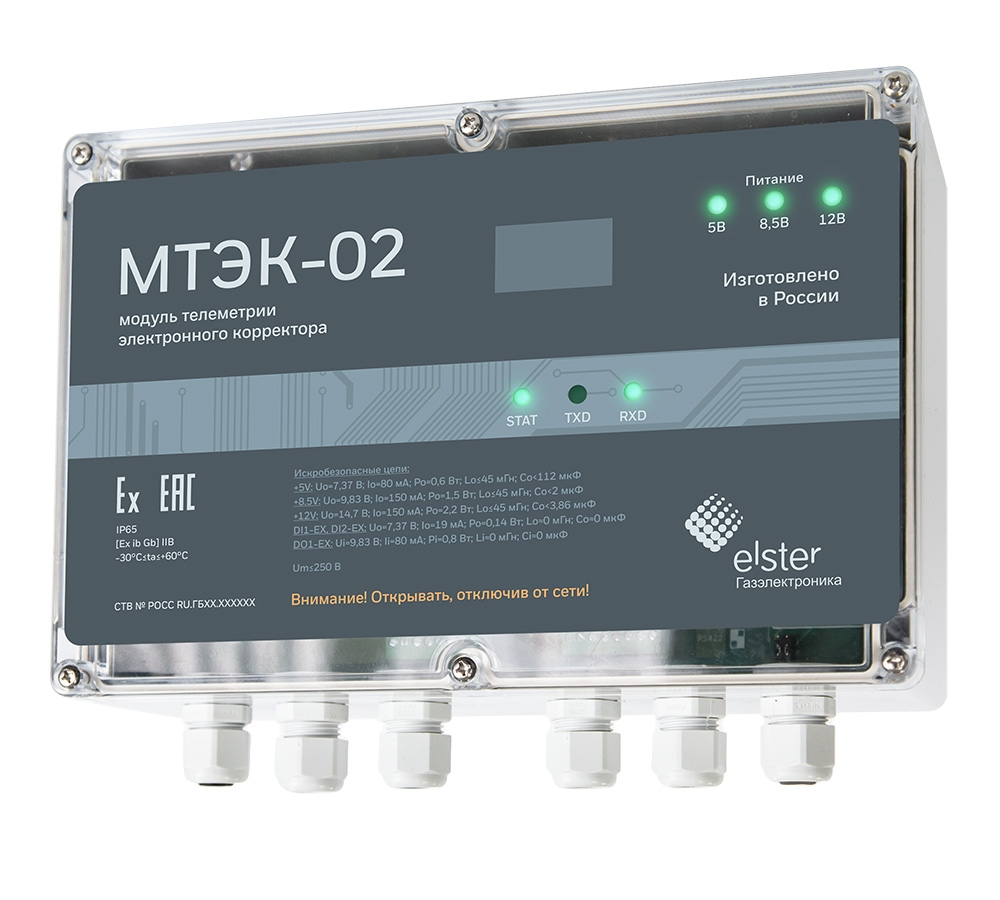

Модуль телеметрии МТЭК-02 выполнен в пластиковом корпусе с прозрачной крышкой. Для подключения корректора, коммуникационных устройств, сети питания 220 В в конструкции изделия используются кабельные вводы. Применяемые кабельные вводы могут быть использованы с кабелем диаметром от 6 до 9 мм.
Требования взрывозащиты МТЭК-02 модуля телеметрии
Модуль МТЭК-02 является взрывозащищенным связанным оборудованием по ГОСТ 31610.0, с видом взрывозащиты «искробезопасная электрическая цепь» (ГОСТ 31610.11), уровень взрывозащиты — «ib Gb», обеспечиваемый:
- подключением к сертифицированным искробезопасным электрическим цепям уровня «ib» подгруппы IIB;
- ограничением напряжения питания до безопасных значений дублированными стабилитронами;
- соответствующими величинами путей утечки и зазоров между элементами;
- использованием токоограничительных резисторов, защитных стабилитронов и диодов, обеспечивающих взрывозащиту в соответствии с ГОСТ 31610.11, как в нормальном, так и в аварийном режимах.
Гальваническое разделение сигнальных цепей производится при помощи оптронов или цифровых изоляторов интерфейсов, а силовых цепей — при помощи изолированных преобразователей постоянного напряжения.
Маркировка взрывозащиты: [Ex ib Gb] IIB.
Основные технические характеристики МТЭК-02 модуля телеметрии электронного корректора для EK270, EK280, EK290
| Параметры | Значения |
| Подключение корректора | |
| Тип корректора | ЕК260, ЕК270, ЕК280, ЕК290 |
| Гальванически изолированный интерфейс подключения корректора | RS-422 |
| Прочность изоляции | 1500 В |
| Гальванически изолированное напряжение питания корректора | +8,5 В 100 мА +12 В 100 мА |
| Гальванически изолированное напряжение питания порта корректора | +5 В 50 мА |
| Подключение периферийного оборудования | |
| Гальванически изолированный интерфейс для подключения внешних устройств | RS-232 / RS-485 |
| Электропитание | |
| Вход внешнего питания (автоматическое переключение на источник с большим напряжением) | Есть |
| Напряжение питания модуля (цепь +U Ext) от внешнего источника | +6…36 В |
| Входное сетевое напряжение питания | 85-264 В |
| Максимальная потребляемая мощность | 10 Вт |
| Конструктивное исполнение | |
| Встроенное ПО | Есть |
| FLASH-память | 16 Мб |
| Опциональные интерфейсы | Модем 4G/LTE/NBIoT Модем WiFi/BT RS-232 / RS-485 ISO |
| Количество опциональных интерфейсов | 2 |
| Габаритные размеры корпуса, без кабельных вводов, мм | 240 мм х 160 мм х 90 мм |
| Габаритные размеры корпуса, без кабельных вводов, мм | 240 мм х 185 мм х 90 мм |
| Масса, не более | 1 кг |
| Степень защиты, не хуже | IP65 |
| Назначенный срок службы | 10 лет |
| Средняя наработка на отказ, не менее | 10 000 часов |
| Срок хранения лет | 3 года |
| Диапазон температур окружающей среды | -30...+60 °С |
