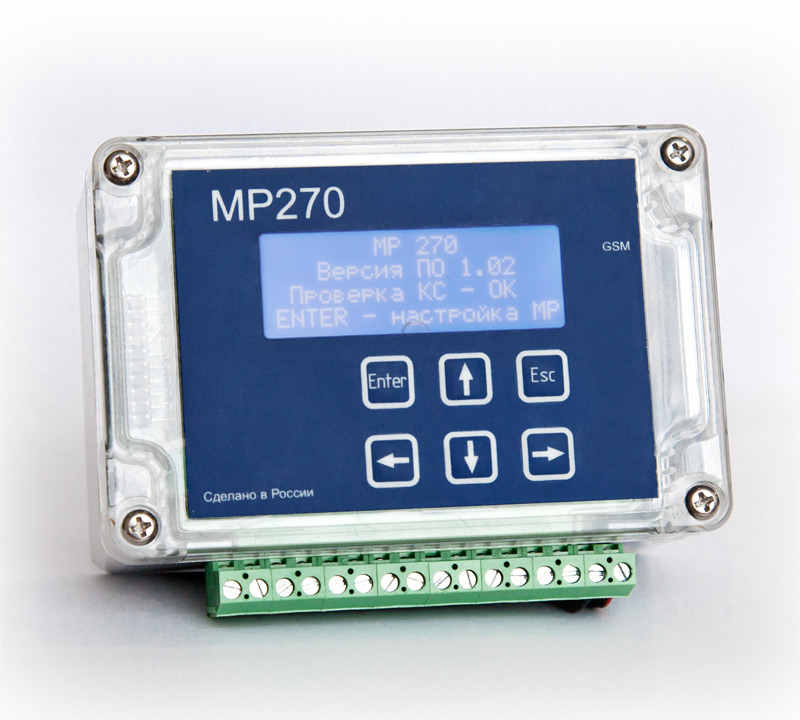

Назначение модуля функционального расширения Р270
Модуль функционального расширения МР270 предназначен для использования совместно с корректором объема газа ЕК270 или ЕК260 и выполняет коммутацию (подключение) двух устройств с интерфейсом RS232 к интерфейсу постоянного подключения (проводной интерфейс) ЕК270 (ЕК260).
Активными могут быть два подключенных (внешних, по отношению к ЕК270 и ЕК260) устройства одновременно. Также в состав модуля входит GSM/GPRS модем, который позволяет изменять и запрашивать отдельные параметры корректора, либо выполнять автоматическую передачу архивных данных по каналу GPRS. Четырех-строчный дисплей значительно упрощает настройку МР270.
Описание модуля функционального расширения Р270
Описание и выполняемые функции модуля функционального расширения МР270:
Коммуникационные возможности определяются внешними коммуникационными устройствами, подключаемыми к МР270.
В качестве внешних коммутационных устройств могут выступать:
- персональный компьютер;
- модем (аналоговый, GSM, ISDN);
- промышленный контроллер;
- принтер
Одновременно допускается использовать разные типы внешних коммуникационных устройств, например: модем и ПК; ПК и принтер; модем и принтер; и т.п.
При подключении принтера МР270 выполняет формирование отчета за выбранный временной интервал:
- «Интервальный» (часовой) архив;
- «Месячный» архив;
- «Суточный» архив.
При использовании МР270 совместно с ЕК270 или ЕК260 обязательным условием является наличие внешнего питания ЕК270 или ЕК260. Для совместного использования с МР270 рекомендуется применять блок питания типа БПЭК-05 и принтер Epson LX-300.

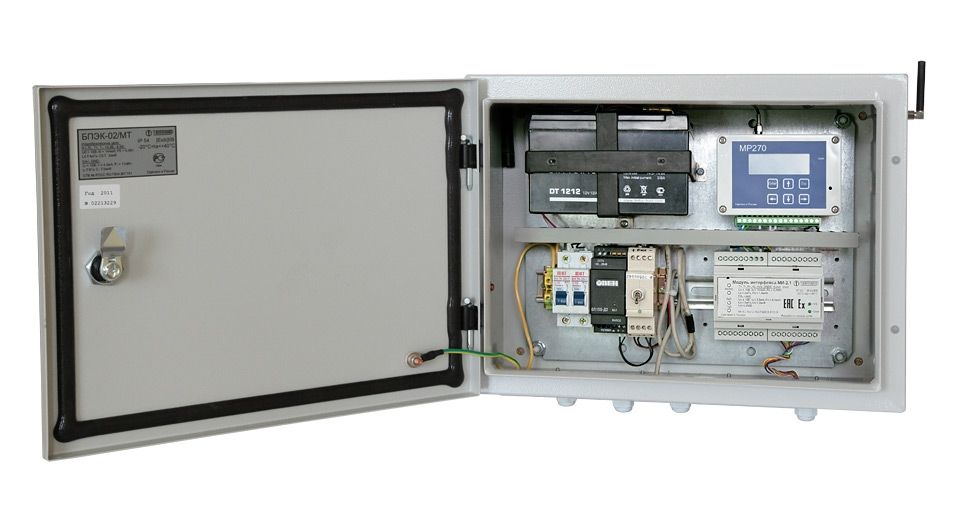

Также МР270 применяется в блоке питания БПЭК-02/МТ.
Основные технические характеристики модуля функционального расширения Р270
Технические характеристики модуля функционального расширения МР270:
- Внешние коммуникационные устройства МР270 и ЕК270 (ЕК260) настраиваются на фиксированную скорость обмена передачи данных (бит/с): 300, 600, 1200, 2400, 4800, 9600, 19200
- МР270 сохраняет в энергонезависимой памяти и восстанавливает значения параметров, влияющих на связь с ЕК270, в случае отключения питания
- МР270 является «прозрачным» с точки зрения протокола обмена, т.е. не требует внесения изменений в алгоритм работы коммуникационных программ внешних устройств
- Подключение двух внешних устройств и источника питания к ЕК270 или ЕК260 осуществляет 16-ти контактный коммутационный разъем (Х4) расположен на нижней стороне МР270
- Габаритные размеры (Ш×В×Г) (мм): 120×80×55
- Масса: 0,3 кг
- Температура окружающей среды: 0 — 50°C
- Класс защиты от внешних воздействий: не хуже IP 31
- Напряжение питания: 9 ... 24 В постоянного тока
