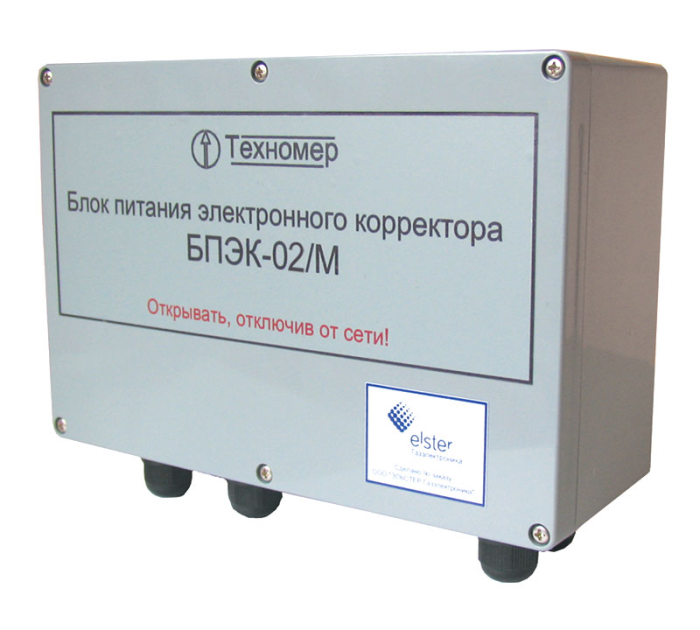

Назначение блока питания со встроенным барьером искрозащиты БПЭК-02
Блок питания электронного корректора БПЭК-02/М предназначен:
- для питания электронных корректоров объёма газа ЕК280 / ЕК290 / EK270 / ЕК260 и других взрывозащищенных устройств с видом взрывозащиты «искробезопасная электрическая цепь» стабилизированным напряжением;
- ретрансляции импульсного информационного сигнала от взрывозащищенного устройства во взрывобезопасную зону;
- ретрансляции сигналов (линий) интерфейса RS485 (полный дуплекс) во взрывоопасную зону.
- преобразование сигналов интерфейса RS485 в RS232 для подключения модема, принтера или компьютера.
Описание блока питания со встроенным барьером искрозащиты БПЭК-02
Область применения блока питания БПЭК 02: системы сбора информации с комплексов учета газа СГ-ЭК, потоковых корректоров ЕК280 и ЕК290.
Блок питания БПЭК-02/М является барьером искрозащиты и устанавливается вне взрывоопасной зоны.
Основные технические характеристики блока питания со встроенным барьером искрозащиты БПЭК-02
Цепи питания блока питания БПЭК-02:
- Питание блока питания осуществляется от сети переменного тока напряжением не ниже 110В и не выше 240В, частотой (50±1)Гц, номинальное напряжение питания — 220В.
- Выходное напряжение искробезопасной цепи питания — 8,6÷9,0В.
- Искробезопасная цепь питания рассчитана на подключение взрывозащищенных устройств с током потребления до 50мА.
- Маркировка взрывозащиты — [Ex ib] IIB, СТВ № РОСС RU.ГБ04.Б01191.
Интерфейс блока питания БПЭК-02:
- Блок питания обеспечивает трансляцию четырёхпроводного интерфейса RS485 во взрывоопасную зону.
- Блок питания может быть подключен к конечному устройству (модем, компьютер) во взрывобезопасной зоне как по интерфейсу RS485 (полный дуплекс 4-х проводный), так и по интерфейсу RS232 (полудуплекс).
Импульсные и статусные входы блока питания БПЭК-02:
- Блок питания обеспечивает трансляцию статусного или импульсного выхода корректора во взрывобезопасную зону.
- Выходное напряжение статусного выхода во взрывобезопасной зоне — не более 30В.
- Максимальный ток статусного выхода во взрывобезопасной зоне — 50мА.
- Максимальная частота импульсного сигнала — не более 500Гц.
Условия эксплуатации блока питания БПЭК-02:
- Диапазон рабочих температур от −20 до +50°С.
- Относительная влажность воздуха до 98% при +35°С и более низких температурах без конденсации влаги.
- Класс защиты: IP 54.
- Максимальная длина соединительного кабеля между ЕК280 / ЕК290 / EK270 / ЕК260 и БПЭК-02/М — 300м.
- Максимальная длина соединительного кабеля между БПЭК-02/М и коммуникационного оборудования 1200 м.
