Назначение диафрагменных счетчиков газа ВК G6; G10; G16; G25

Счетчики газа диафрагменные ВК G6; G10; G16; G25 предназначены для коммерческого учёта количества потребляемого газа.

Измеряемая среда ВК G счетчика газа: природный газ, пропан, бутан, инертные газы и другие неагрессивные, неоднородные по химическому составу газы.

Область применения: в коммунальном, бытовом хозяйстве и на предприятиях различных отраслей промышленности и в других сферах деятельности человека, требующих учёта потребляемого газа.

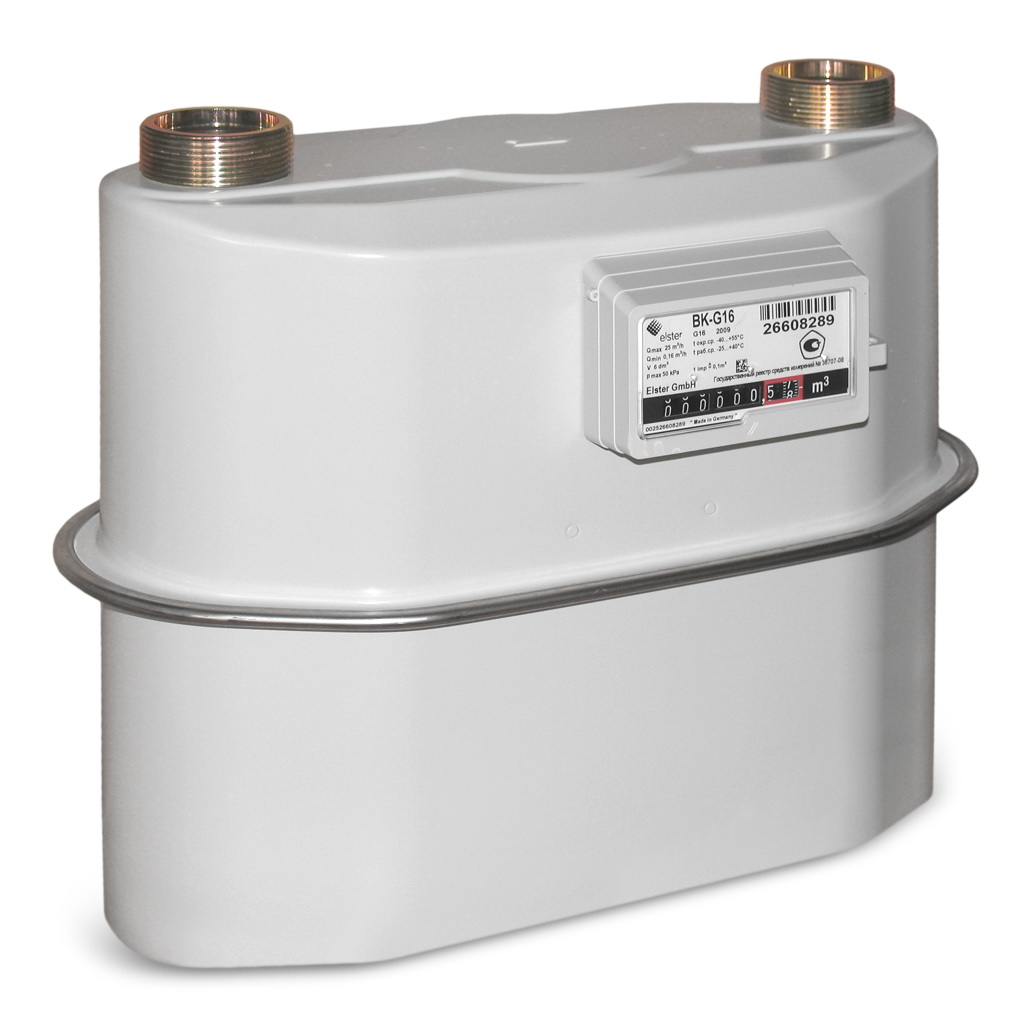

Описание диафрагменных счетчиков газа ВК G6; G10; G16; G25

Принцип работы диафрагменных счетчиков газа ВК G6; G10; G16; G25:

Счётчик состоит из измерительного механизма, корпуса и отсчётного устройства. Измерительный механизм состоит из набора камер со встроенными мембранами. Кривошипно-шатунный механизм преобразует поступательное движение мембран во вращательное, которое через муфту предаётся отсчётному устройству.

Отличительные особенности счетчиков газа диафрагменных ВК G6; G10; G16; G25:

• Счётчик газа диафрагменный ВК G6; G10; G16; G25 построен по классической, хорошо зарекомендовавшей себя, надёжной схеме. Отличительной особенностью счётчика является наличие в конструкции специального золотникового распределителя шиберного типа. Небольшие по размерам золотники, тонкие перегородки распределителя газа позволяют получить высокую точность измерения и обеспечивают низкую чувствительность счётчика к загрязнениям измеряемой среды. В счётчике установлены подвижные диафрагмы, изготовленные из высококачественного синтетического материала, позволяющего сохранять диафрагмам форму и целостность. Счётчик оснащён устройством, препятствующем обратному ходу счётного механизма.
• В конструкции счётчика ВК G6; G10; G16; G25 применены самые современные и высококачественные материалы и покрытия, позволяющие обеспечить весьма малую потерю давления, низкий уровень шума при работе, минимальный износ подвижных деталей, высокую коррозионную стойкость металлических деталей.
• Именно наличие оригинальная конструкция золотников и распределителя шиберного типа, высококачественные диафрагмы, сохраняющие свою форму в течение всего периода эксплуатации, детали и узлы счетчика, изготовленные с высокой степенью точности, позволяют обеспечить стабильную работу самого прибора, низкую потерю давления и его высокую чувствительность.
• Диафрагменный счётчик газа ВК G6; G10; G16; G25 не требует технического обслуживания, надёжен и предназначен для длительного срока эксплуатации.
• Для дистанционной передачи информации к счётчику может быть присоединён низкочастотный датчик импульсов (геркон) типа IN-Z61, срабатывающий от магнитной вставки, встроенной в младший разряд счётного механизма.

Основные технические характеристики диафрагменных счетчиков газа ВК G6; G10; G16; G25

Основные технические характеристики счетчиков газа диафрагменных ВК G6; G10; G16; G25:

• Погрешность измерения:

— в диапазоне от Q мин. до 0,1 Q ном. ± 3 %;
— в диапазоне от 0,1 Q ном. до Q макс. ± 1,5 %

• Порог чувствительности: 0,008 м3/ч для ВК-G6 с циклическим объёмом 2 л и 0,01 м 3/ч для G10 с циклическим объёмом 6 л, G16 с циклическим объёмом 6 л, G25 с циклическим объёмом 12 л
• Рабочее давление: 50 кПа
• Максимально допустимое давление внутри корпуса: 50 кПа
• Потеря давления: менее 200 Па
• Диапазон температуры рабочей среды: от -25 °С до + 40 °С
• Диапазон температуры окружающей среды: от -40 °С до +55 °С
• Возможность использования дистанционного датчика импульсов IN-Z61.
• Межповерочный интервал: 10 лет

Габаритно-присоединительные размеры счетчиков газа диафрагменных ВК G6; G10; G16; G25:
