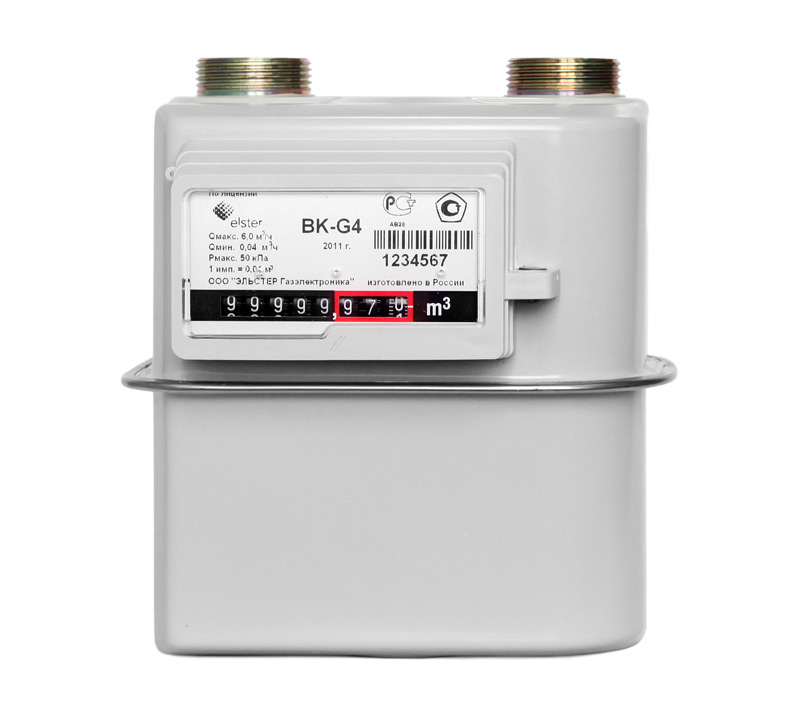

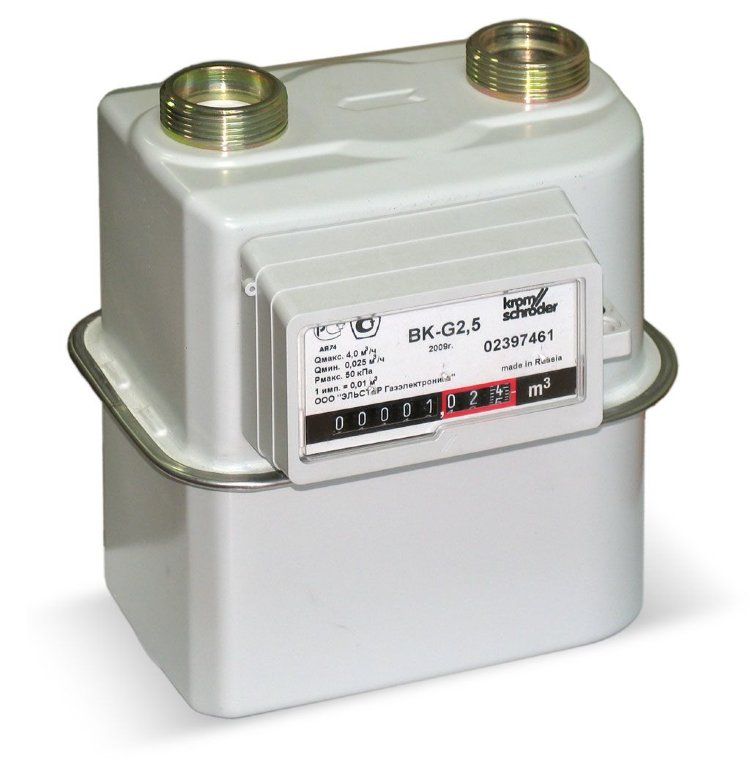

ВК-G1,6; ВК-G2,5; ВК-G4; ВК-G1,6T; ВК-G2,5Т; ВК-G4Т счетчики газа бытовые диафрагменные - модификация ВК G1,6, Qmax=2,5 м³/ч, V=1,2 дм³, 110 мм, 1¼", Л-ПР, ПР-Л

Назначение бытовых счетчиков газа диафрагменных ВК-G1,6; ВК-G2,5; ВК-G4; ВК-G1,6T; ВК-G2,5Т; ВК-G4Т

Бытовые счетчики газа диафрагменные ВК-G1,6; ВК-G2,5; ВК-G4; ВК-G1,6T; ВК-G2,5Т; ВК-G4Т предназначены для измерения объема потребляемого газа (природного, сжиженного, нефтяного и других неагрессивных газов) в квартирах, индивидуальных домах и других сферах коммунального хозяйства.

Применяются в коммунальном, бытовом хозяйстве, в квартирах, индивидуальных домах и других сферах, требующих учёта потребляемого газа.

Описание бытовых счетчиков газа диафрагменных ВК-G1,6; ВК-G2,5; ВК-G4; ВК-G1,6T; ВК-G2,5Т; ВК-G4Т

Принцип работы бытовых счетчиков газа диафрагменных ВК:

Принцип работы бытового счетчика газа диафрагменного ВК-G1.6, ВК-G2.5, ВК-G4, ВК-G1.6T, ВК-G2.5Т, ВК-G4Т основан на перемещении подвижных перегородок (диафрагм), расположенных в камерах, при поступлении газа в счетчик. Впуск и выпуск газа, объемный расход которого необходимо измерить, вызывает попеременное движение диафрагм, которые связаны с системой рычагов и редуктором. Редуктор приводит в действие счетный механизм, показания которого отградуированы в м³.

Отличительные особенности бытовых счетчиков газа диафрагменных ВК-G1.6, ВК-G2.5, ВК-G4, ВК-G1.6T, ВК-G2.5Т, ВК-G4Т:

• Компактность конструкции и современный дизайн;
• Наличие конструктивных исполнений с правым и левым направлениями потока газа;

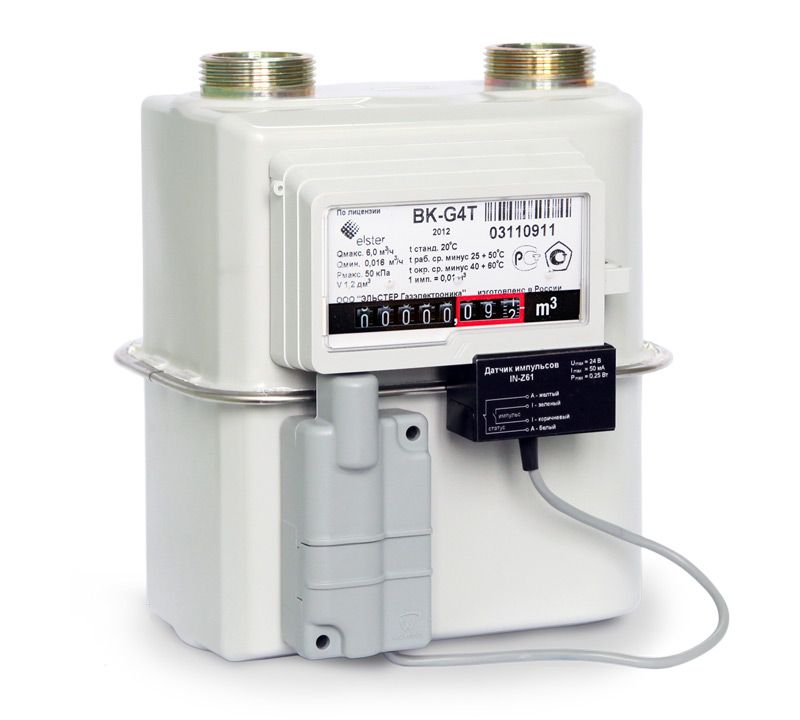

• Наличие конструктивного исполнения счётчиков с механической температурной компенсацией (ВК-G Т)

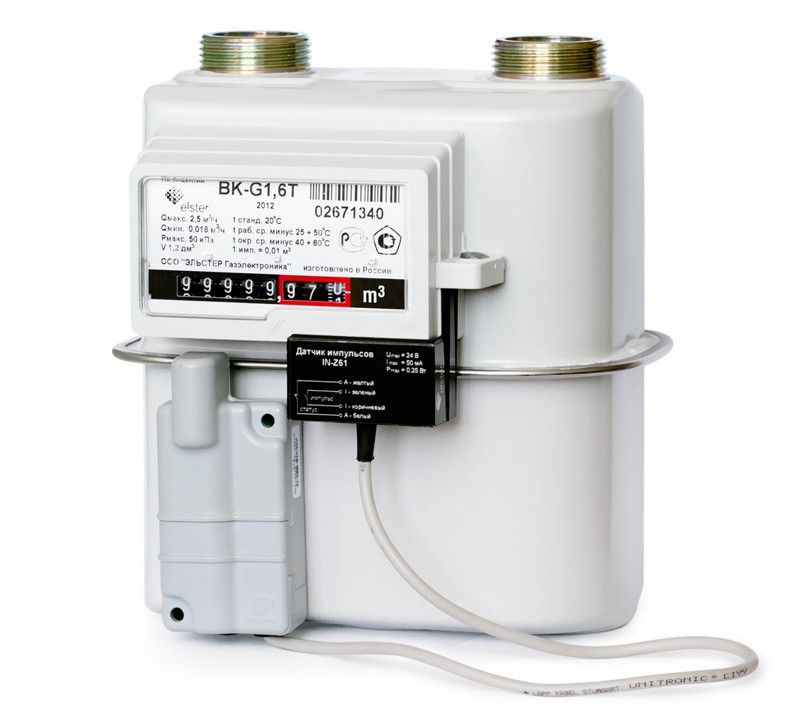

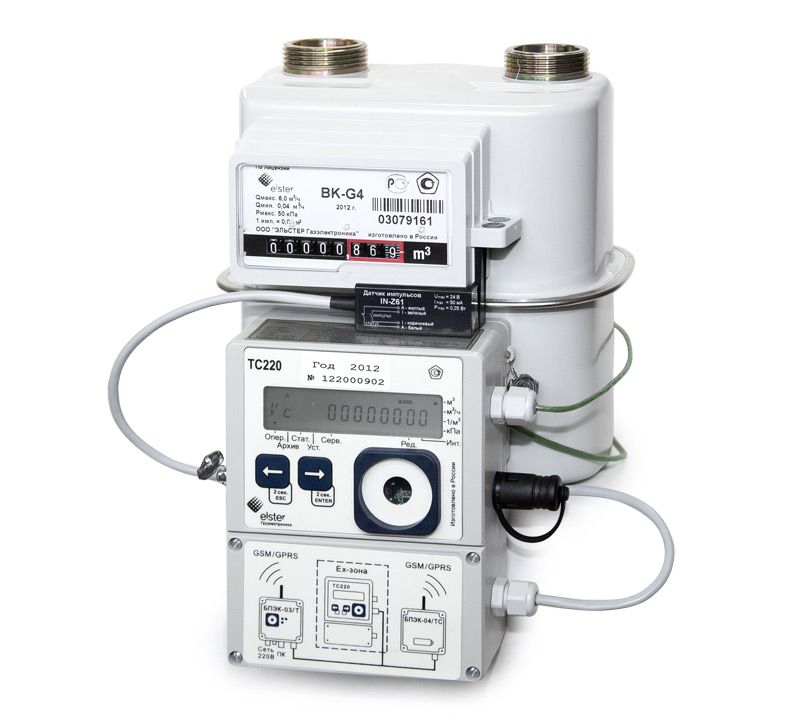

• Возможность монтажа на счётчик низкочастотного датчика импульсов типа IN-Z61 (геркон) для осуществления дистанционной передачи данных, например с помощью системы автоматического сбора данных (системы АСД);
• Блокировка цифровых колёс отсчётного устройства от обратного хода (устройство, блокирующее скручивание показаний счётчика);
• Высокая чувствительность и точность измерений;
• Низкие энергетические потери и малая потеря давления;
• Нечувствительность к загрязнениям газа;
• Низкий уровень шума;
• Высокая коррозионная стойкость применяемых для изготовления деталей материалов;
• Высокая надёжность и длительный срок службы.

Основные технические характеристики бытовых счетчиков газа диафрагменных ВК-G1,6; ВК-G2,5; ВК-G4; ВК-G1,6T; ВК-G2,5Т; ВК-G4Т

Основные характеристики бытовых счетчиков газа диафрагменных ВК-G1.6, ВК-G2.5, ВК-G4, ВК-G1.6T, ВК-G2.5Т, ВК-G4Т:

• диапазон рабочих расходов от 0,016 м³/ч до 6 м³/ч
• погрешность измерения:

— ±3 % в диапазоне расходов от Q_мин. до 0,1 Qном.
— ±1,5% в диапазоне расходов от 0,1 Q_ном. до Q_макс. включительно

• циклический объём измерительных камер V1,2 дм³

• порог чувствительности:

  ВК-G1,6; ВК-G 1,6Т — 0,0032 м³/ч;
  ВК-G2,5; ВК-G2,5Т — 0,005 м³/ч;
  ВК-G4; ВК-G4Т — 0,008 м³/ч.

• рабочее давление газа: до 50 кПа
• максимально допустимое давление внутри корпуса: 100 кПа
• потеря давления при максимальном расходе: менее 200 Па
• диапазон температур окружающей среды:

— рабочей среды для счётчиков ВК-G: от −30C° до +50C°;
— рабочей среды для счётчиков ВК-G Т: от −25C° до +50C°
— окружающей среды от −40C° до +60C°;

• средний срок службы – не менее 24 лет
• межповерочный интервал — 10 лет
• гарантийный срок эксплуатации — 3 года

Бытовые счетчики газа диафрагменные ВК выпускаются с правым и левым направлением потока газа!
