Назначение установок поверочных УПГ и УПГС

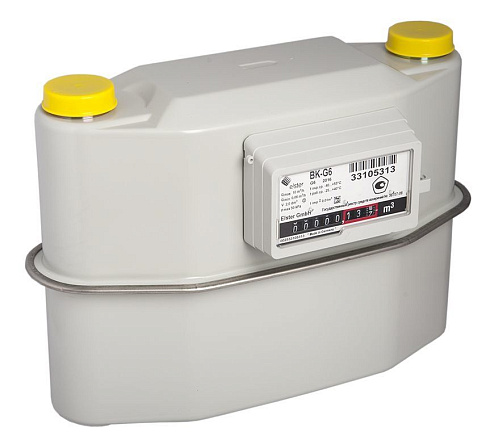

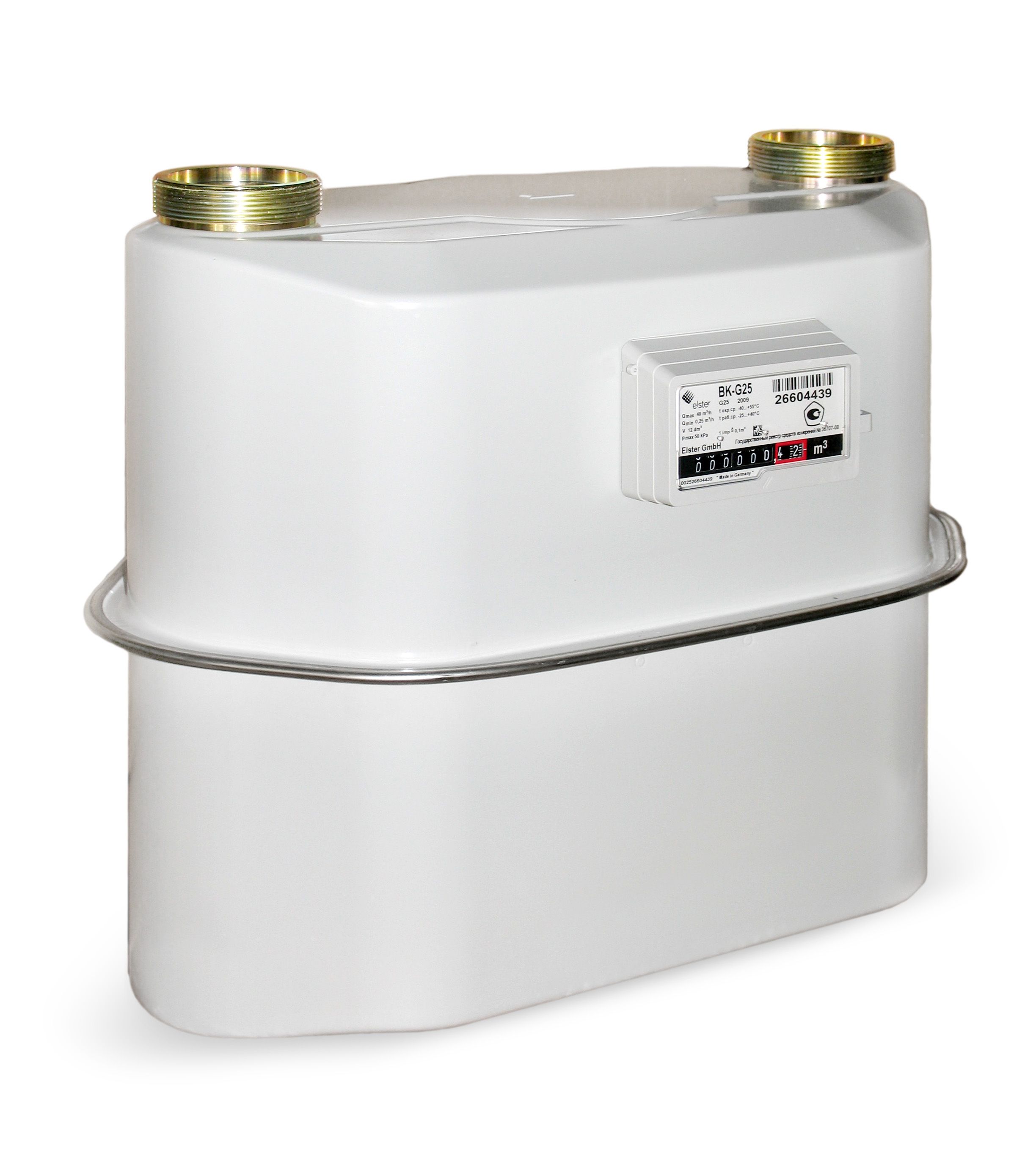

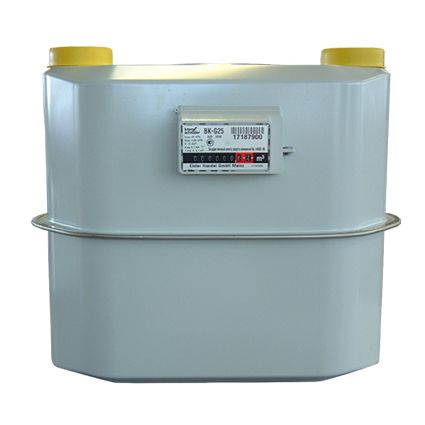

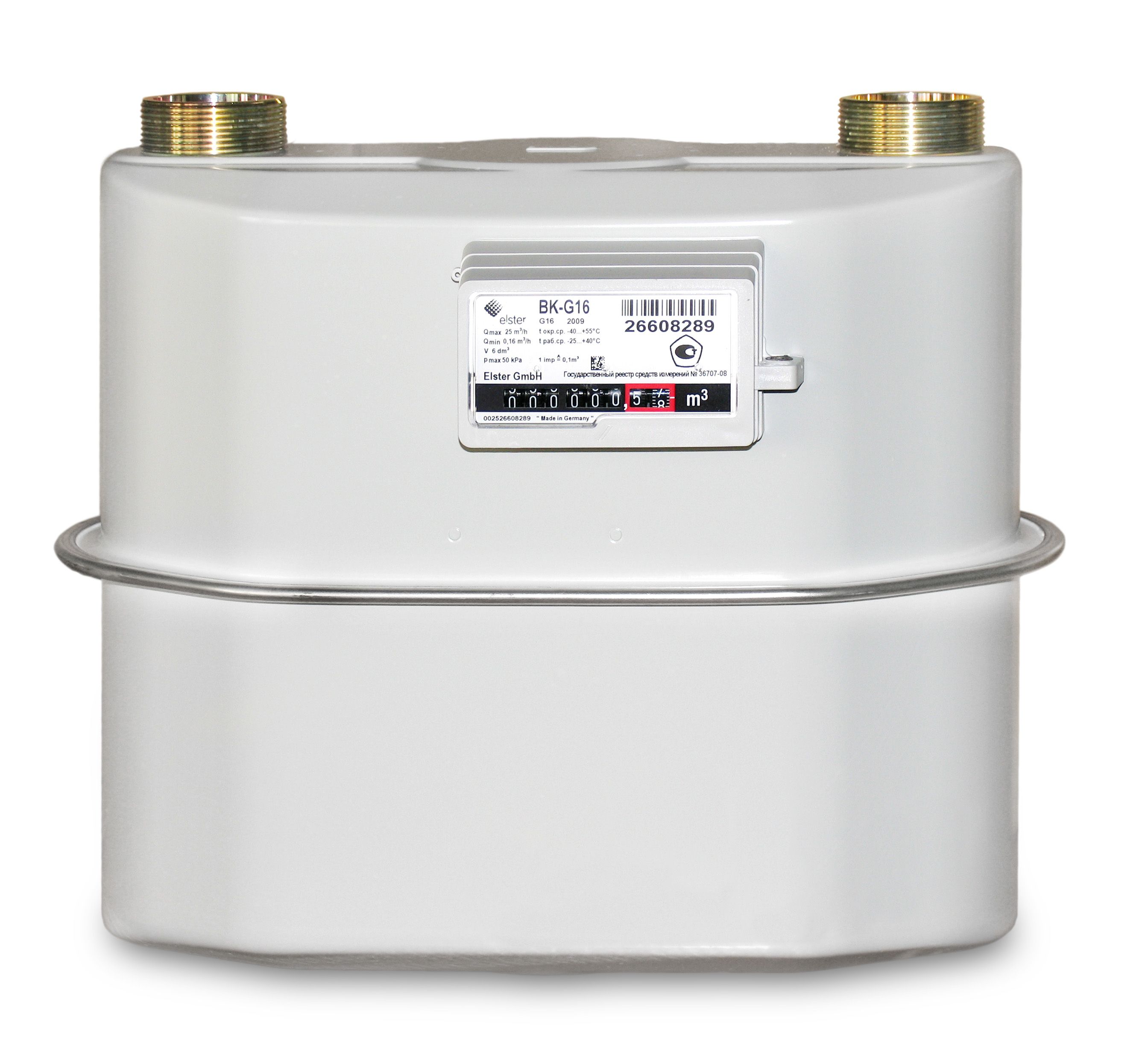

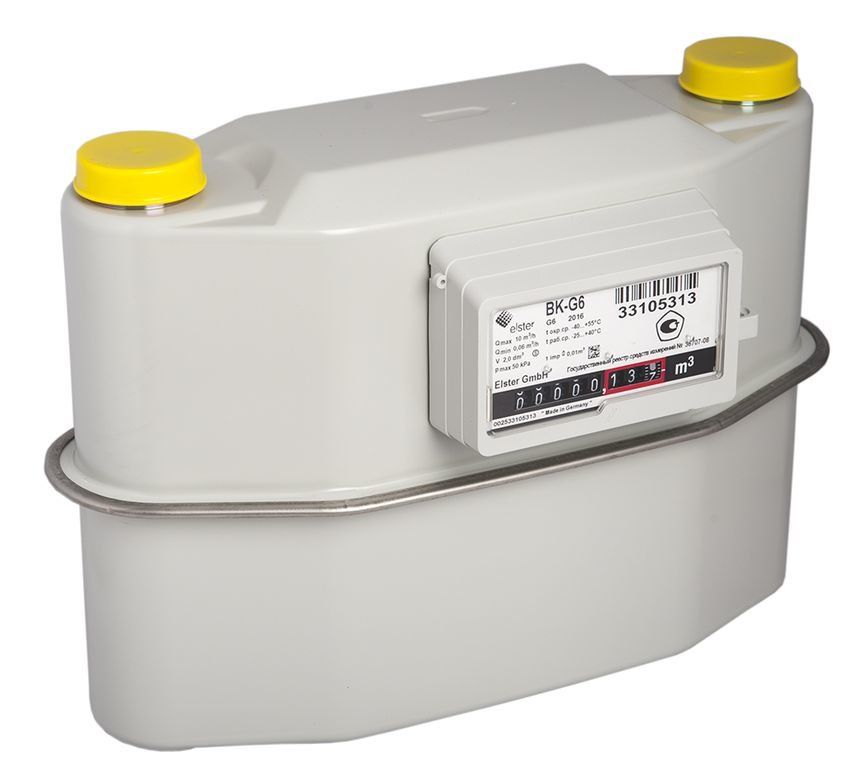

Установки поверочные УПГ и УПГС применяются для измерения и воспроизведения объемного расхода и объема газа, поверки, калибровки и градуировки на воздухе счётчиков газа диафрагменных типа ВК, турбинных типа TRZ и СГ, ротационных типа RABO и RVG, а также других типов счётчиков и расходомеров газа.
Описание установок поверочных УПГ и УПГС
Принцип действия УПГ и УПСГ установок основан на сравнении измеренного поверяемыми средствами измерений и установкой объема (объемного расхода).
Установки УПГ и УПГС состоят из блока измерения объема и расхода воздуха, блока обработки данных, блока задачи расхода воздуха.
Блок измерения объема и расхода воздуха состоит из набора критических сопел (только УПГС) и/или из нескольких измерительных линий с преобразователями объемного расхода и объема газа, первичных преобразователей давления, температуры, перепада давления, соединительных трубопроводов и монтажных рам.
Блок обработки данных состоит из преобразователей цифровых и аналоговых интерфейсов, измерительных каналов давления, влажности, температуры, частоты, постоянного тока, времени и счета импульсов, блоков питания, автоматизированного рабочего места оператора на базе персонального компьютера с предустановленным программным обеспечением.
Блок задачи расхода воздуха состоит из воздуходувок, вакуумного насоса, запорной арматуры и частотных регуляторов. Блок задачи расхода воздуха с помощью вакуумного насоса или воздуходувок создает разряжение, из-за чего воздух из помещения начинает поступать через поверяемое средство измерений, а затем проходит через блок измерения объема и расхода воздуха. На основании измеренного количества импульсов и времени (при задании расхода через критические сопла), а также измеренных значений давления, перепада давления, влажности и температуры с помощью блока обработки данных рассчитывается прошедший через установку объем (объемный расход) воздуха, приведенный к условиям измерений поверяемого (испытуемого) средства измерения или к стандартным условиям. Значение влажности измеряется с помощью измерителя влажности и температуры ИВТМ-7 (регистрационный номер 71394-18).
Модификации поверочных установок УПГ:
- УПГА с автоматизацией процесса поверки,
- УПГА-РГ — в состав установки входит узел для поверки счетчиков газа, монтируемых при поверке в вертикальном положении.
Установки поверочные УПГС поставляются стандартно с автоматизацией процесса поверки, а модификации обусловлены комплектацией блока измерения объема и расхода воздуха:
- С на базе критических сопел;
- М на базе преобразователей объемного расхода и объема (счетчиков) газа;
- МС на базе преобразователей объемного расхода и объема (счетчиков) газа и критических сопел.

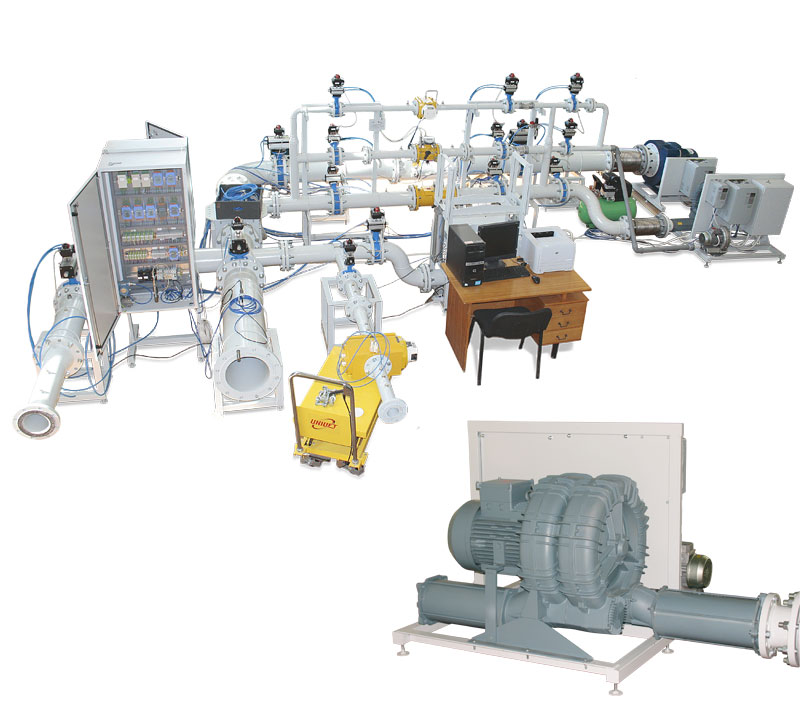

Поверочная установка УПГС модификации МС
Поверочная установка УПГС модификации С
Поверочные установки УПГ и УПГС выпускаются с различными максимальными и минимальными значениями воспроизводимого и измеряемого объёмного расхода воздуха в зависимости от набора критических сопел (только УПГС) и преобразователей объемного расхода и объема газа.
Особенности установок поверочных УПГ и УПГС
- установки конструктивно состоят из нескольких измерительных линий, расположенных друг над другом. Такое исполнение позволяет существенно сократить габариты;
- установки спроектированы по модульному принципу, что позволяет легко адаптировать их конфигурацию к индивидуальным требованиям заказчика;
- установки имеют полную комплектацию, включая прямые участки трубопроводов для монтажа турбинных счетчиков во время поверки;
- широкий диапазон расходов, обеспечиваемых установками — от 0,015 м³/ч до 6500 м³/ч, позволяет осуществлять тестирование и поверку практически всей номенклатуры промышленных и бытовых счетчиков газа, имеющихся на рынке данной продукции;
- автоматическое управление, контроль и диагностика запорной арматуры, автоматизация процессов управления установкой, защита оборудования от ошибочных действий оператора;
- удобный интерфейс для оператора, возможность вести базу данных о результатах поверки газовых счётчиков с распечаткой протоколов поверки;
- возможность модернизации установки, обновления программного обеспечения;
- монтаж, пуско-наладочные работы на месте эксплуатации осуществляется изготовителем в соответствии с технической документацией. По окончании проведения данных работ производится обучение персонала заказчика работе на установке с выдачей сертификатов об обучении.
Основные технические характеристики установок поверочных УПГ и УПГС
| Параметры | Значения |
| Измеряемая среда | Воздух |
| Максимальное значение объемного расхода, воспроизводимого иизмеряемого установками (верхний предел измерения— ВПИ), м³/ч | 6500; 4000; 2500; 1600; 1000; 650; 400*; 250*; 160*; 100*; 65*; 40*; 25* |
| Минимальное значение объемного расхода, воспроизводимого иизмеряемого установками (нижний предел измерения— НПИ), м³/ч | 0,015*; 0,04*; 0,065*; 0,08*; 0,1*; 0,13*; 0,16*; 0,2*; 0,25*; 0,35*; 0,4*; 0,5*; 0,6*; 0,65*; 0,8; 1; 1,1; 1,3; 1,6; 2; 2,5; 2,6; 3; 3,2; 4; 5; 6,5; 8; 10; 13; 16; 20 |
| Пределы допускаемой основной относительной погрешности установок при измерении объёма воздуха, %, не более: | |
| при расходе до0,04 м³/ч включительно | ±0,5 |
| при расходе свыше 0,04 м³/ч | ±0,3 |
| Температура измеряемой среды, °С | от+15до+25 |
| Напряжение питания установки, В | 220+22−33, 380±38 |
| Максимальная мощность, потребляемая отсети переменного тока 220В не более, кВт | 5 |
| Условия эксплуатации: | |
| температура окружающего воздуха, оС | от +15 до +25 |
| относительная влажность, % | от 30 до 80 |
| атмосферное давление, кПа | от 84 до 106,7 |
| Средний срок службы, лет, не менее | 10 |
| Основные типы применяемых эталонных счетчиков | RABO, RVG, IRM, TRZ, W(W-NKDa-5-S) |
* — установки со значениями объемного расхода, изготавливаемые по спецзаказу.
| Максимальный расход, м³/ч | Габаритные размеры**, мм, не более | Масса, кг, не более | Максимальная мощность, потребляемая от 3-х фазной сети переменного тока 380В, не более |
| 25, 40, 65 | 4000×2000×2000 | 500 | 1,5 |
| 100 | 4000×2000×2000 | 750 | 3 |
| 160 | 4000×2000×2000 | 1000 | 3 |
| 250 | 4000×2000×2000 | 1500 | 3 |
| 400 | 5000×2000×2000 | 2000 | 6 |
| 650 | 5500×2500×2500 | 2500 | 10 |
| 1000 | 6000×3000×3000 | 3000 | 15 |
| 1600 | 6000×3000×3000 | 3500 | 20 |
| 2500 | 6000×4000×3000 | 4000 | 25 |
| 4000 | 9000×4000×3000 | 4500 | 30 |
| 6500 | 13000×5000×3000 | 5000 | 45 |
** — габаритные размеры указаны для справок (уточняется производителем при заказе) и без учёта длин прямых участков для поверяемых счётчиков.
