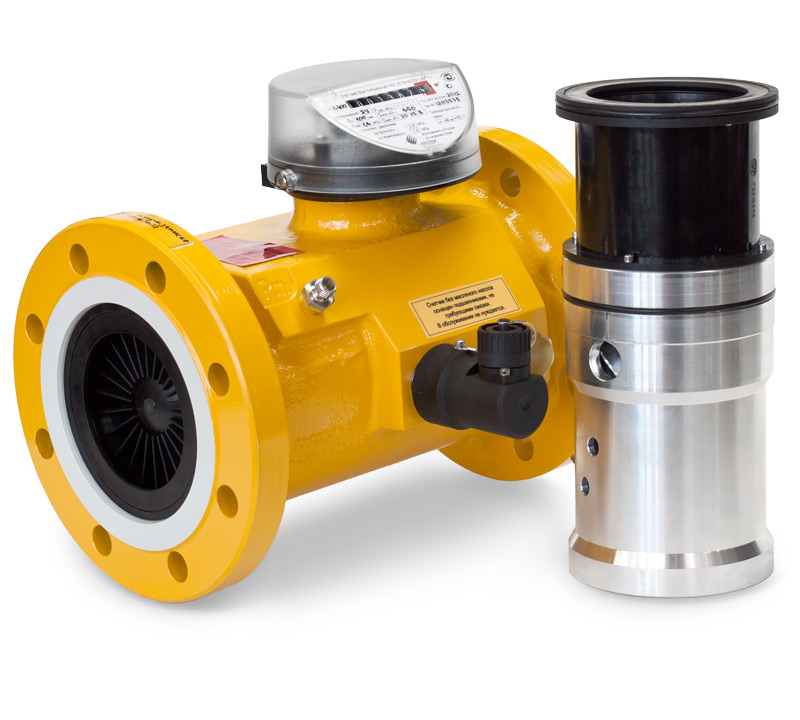

TRZ устройство измерительное - модификация ВК G 4Т V1,2 (Л-ПР)

Назначение устройства измерительного TRZ

Устройство измерительное TRZ применяется в составе счетчика газа турбинного TRZ. В измерительном устройстве TRZ поступательное движение плавно меняющегося потока очищенного неагрессивного, неоднородного по химическому составу природного газа по ГОСТ5542-87, а также воздуха, азота и других неагрессивных газов преобразуется во вращение турбинного колеса. В счетном механизме счетчика газа турбинного TRZ производится последующий пересчет частоты вращения в объем газа. Устройство измерительное TRZ состоит из корпуса, в котором смонтирован редуктор с установленным на его оси турбинным колесом, и струевыпрямителя. Корпус устройства TRZ имеет отверстия для установки гильз датчиков температуры, высокочастотных датчиков импульсов, место отбора давления. Устройство измерительное TRZ в сборе устанавливается в корпус счетчика газа TRZ.

Описание устройства измерительного TRZ

Преимущества устройства измерительного TRZ

• широкий диапазон измерения расходов (Q_min/Q_max) — до 1/80 в зависимости от рабочего давления (для устройств измерительных исполнения «2» и «2У»);
• высокая точность измерения — до 0,9% во всем диапазоне расходов (для устройств измерительных исполнения «2У»);
• применение турбинного колеса из алюминиевого сплава в устройствах измерительных всех типоразмеров позволяет добиться стабильных метрологических характеристик на высоких давлениях;
• допустимость кратковременного превышения максимального расхода газа до 1,6 Qmax;
• имеет отдельное Свидетельство об утверждении типа;
• используется только в составе счетчика газа турбинного TRZ;
• поверку счетчика газа TRZ возможно осуществлять на месте его эксплуатации заменой устройства измерительного на аналогичное, поверенное заранее, при этом метрологические характеристики счетчика будут соответствовать характеристикам нового устройства измерительного.

Основные технические характеристики устройства измерительного TRZ

Диапазон рабочих расходов: от 5 м³/ч до 6500 м³/ч.

Диаметр условного прохода: от Ду50 до Ду300.

Максимальное рабочее давление газа: 1,6 МПа; 6,3 МПа; 10 МПа.

Диапазон измерения расходов Qmin/Qmax:

• 1:20 (1:30) — для устройств измерительных исполнения «1»;
• до 1/80 — для устройств измерительных исполнения «2» и «2У» в зависимости от рабочего давления.

Диапазон температуры:

• окружающей среды от −40 °С до +70 °С;
• измеряемой среды от −30 °С до +60 °С.

Межповерочный интервал: 10 лет.
