Назначение стенда для проверки прочности и герметичности СППГ

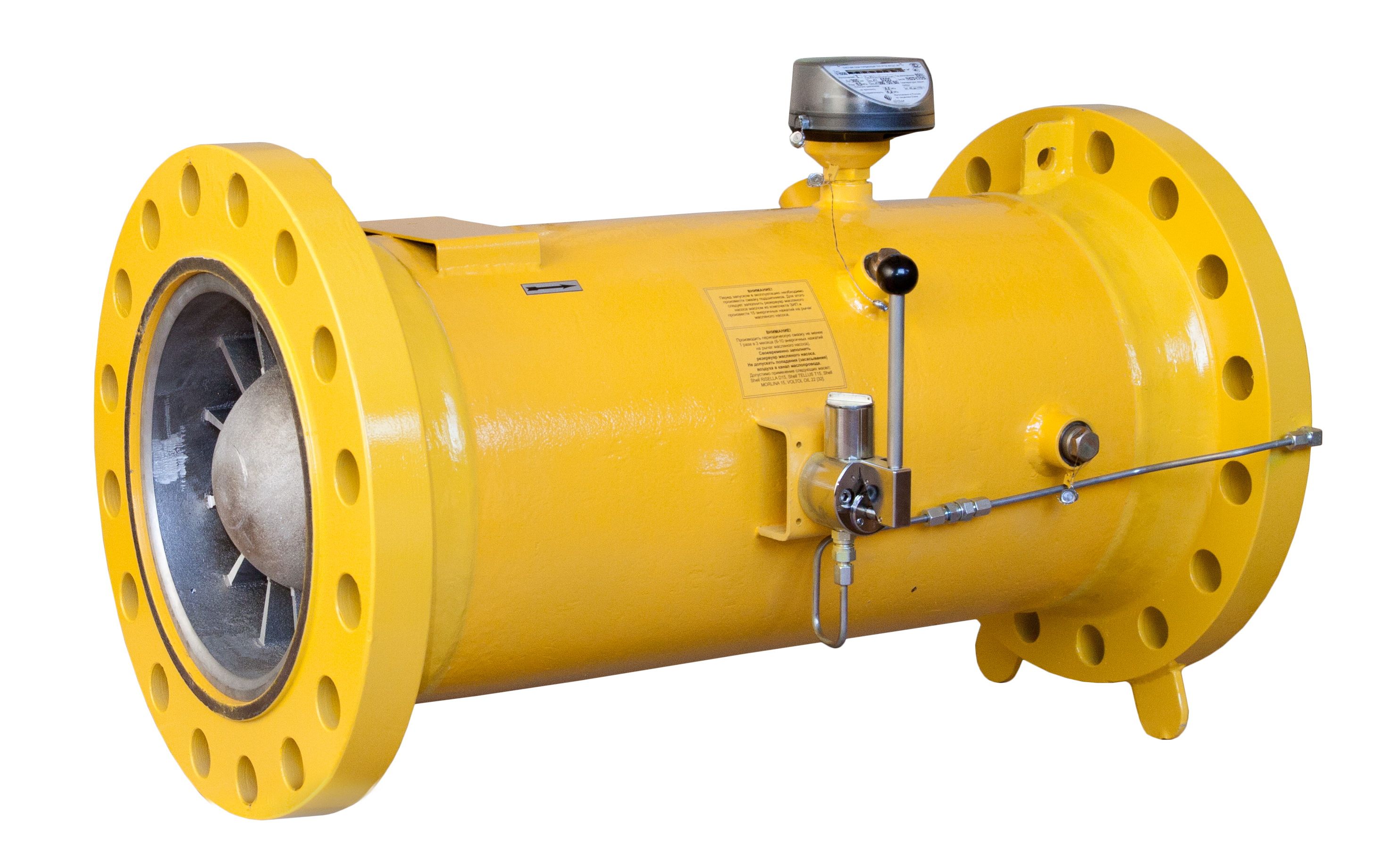

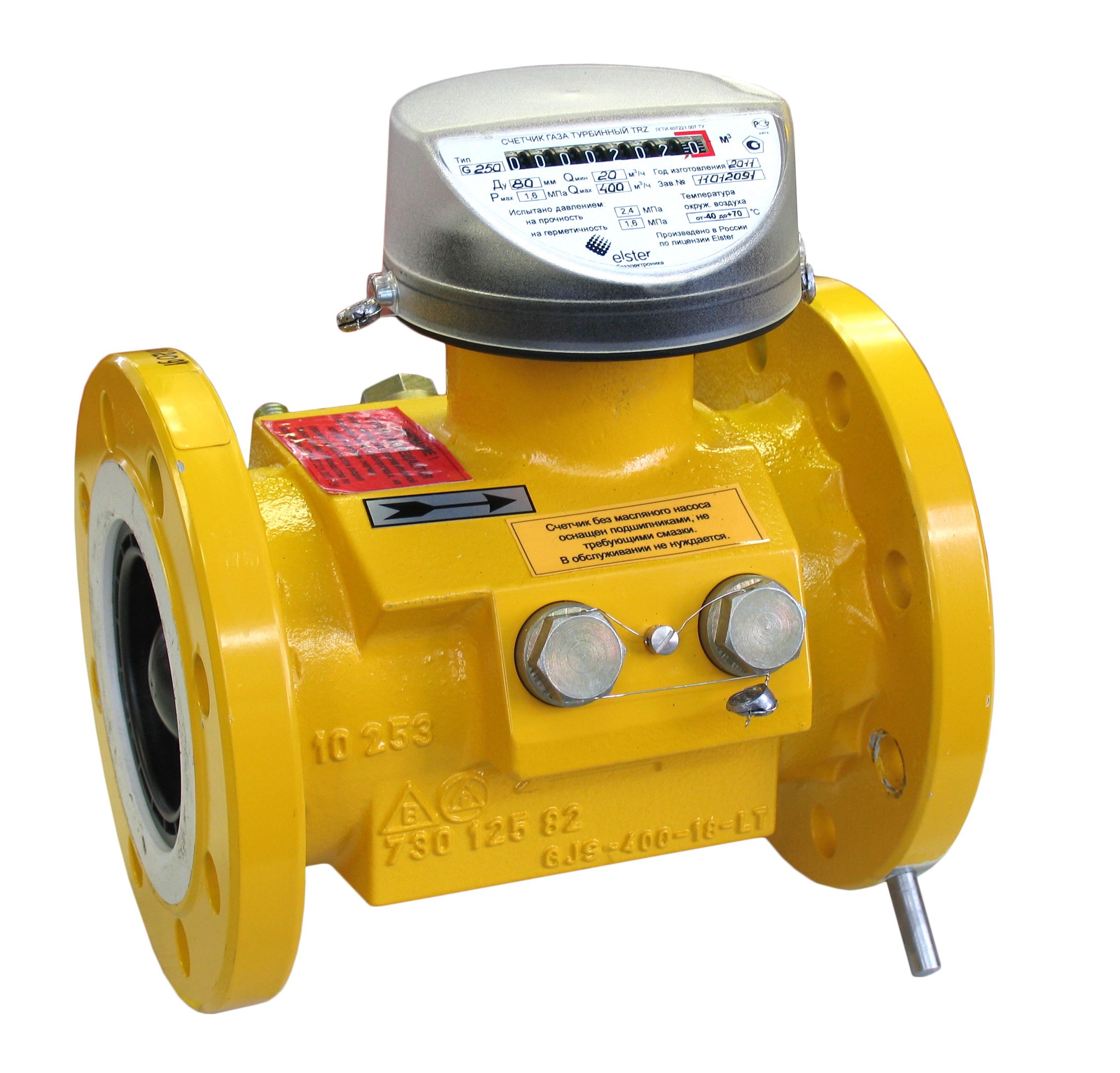

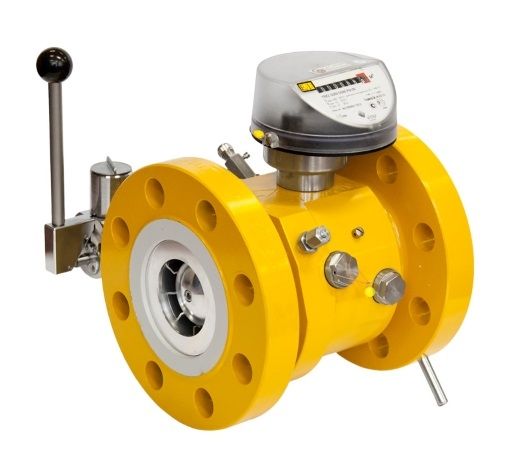

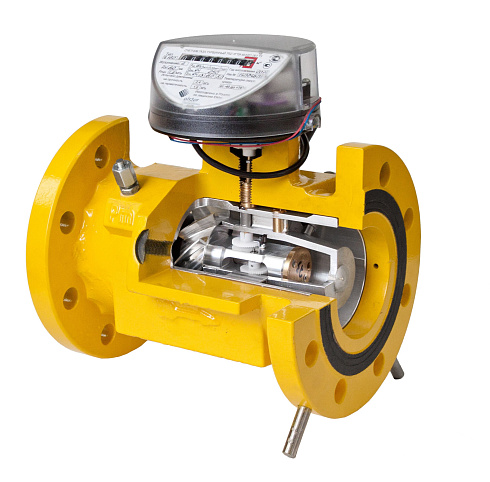

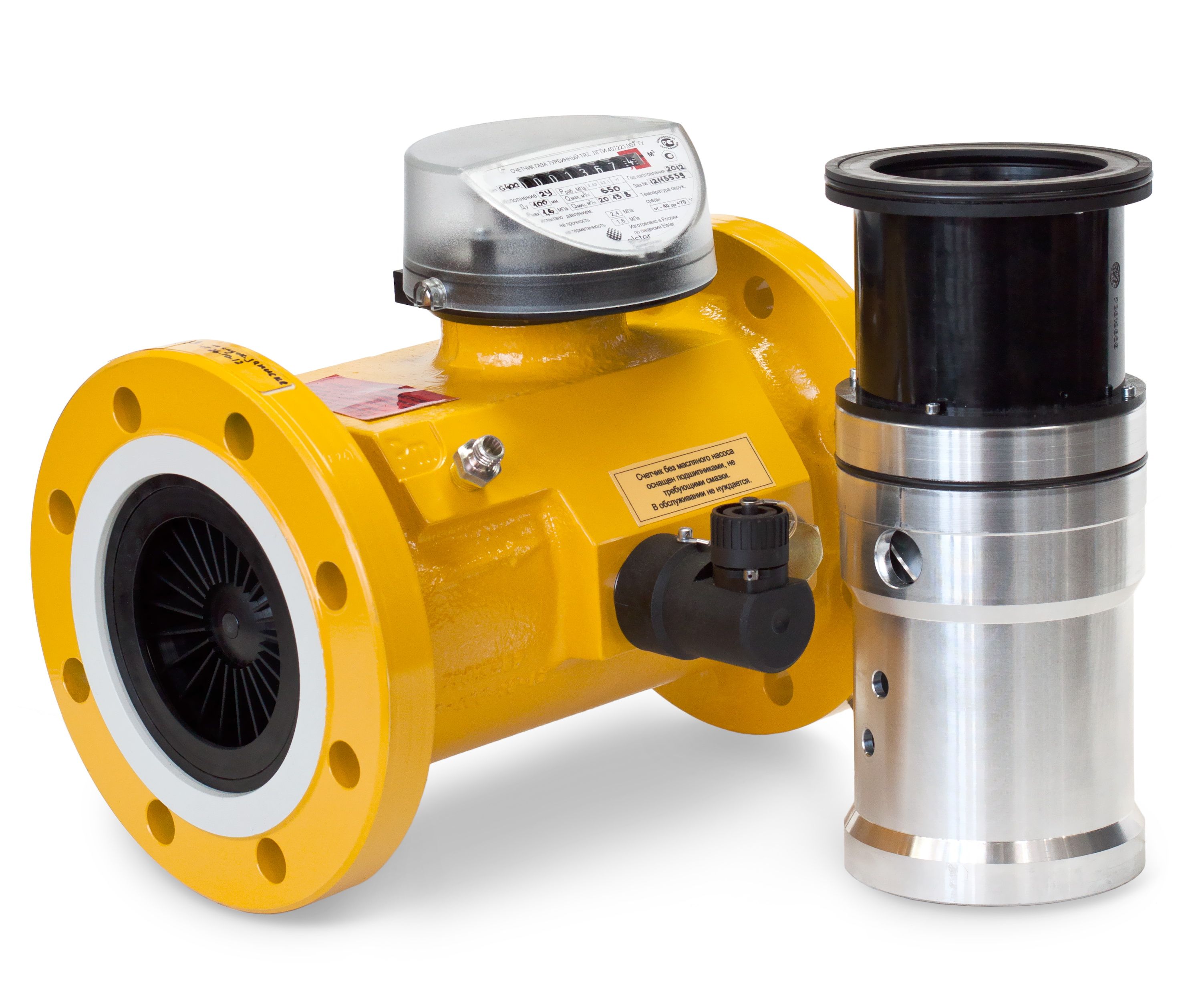

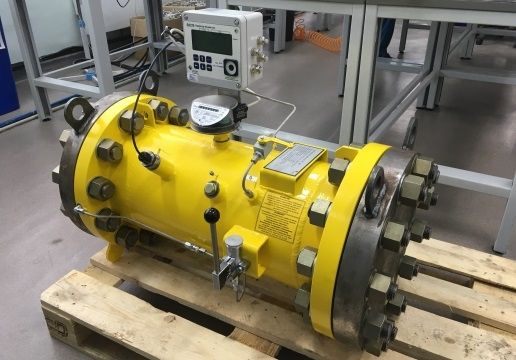

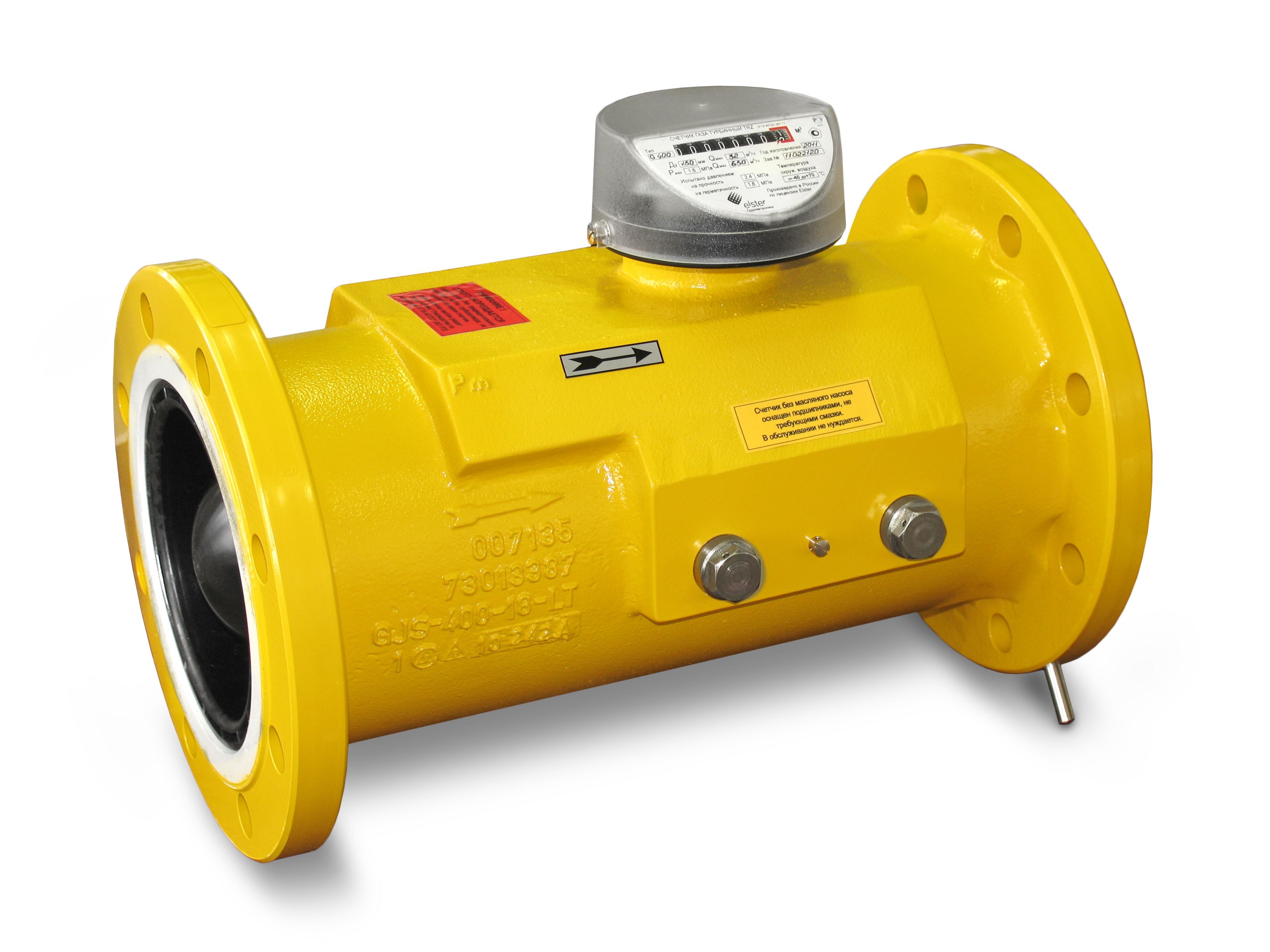

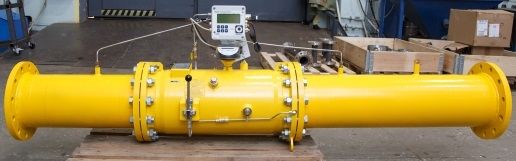

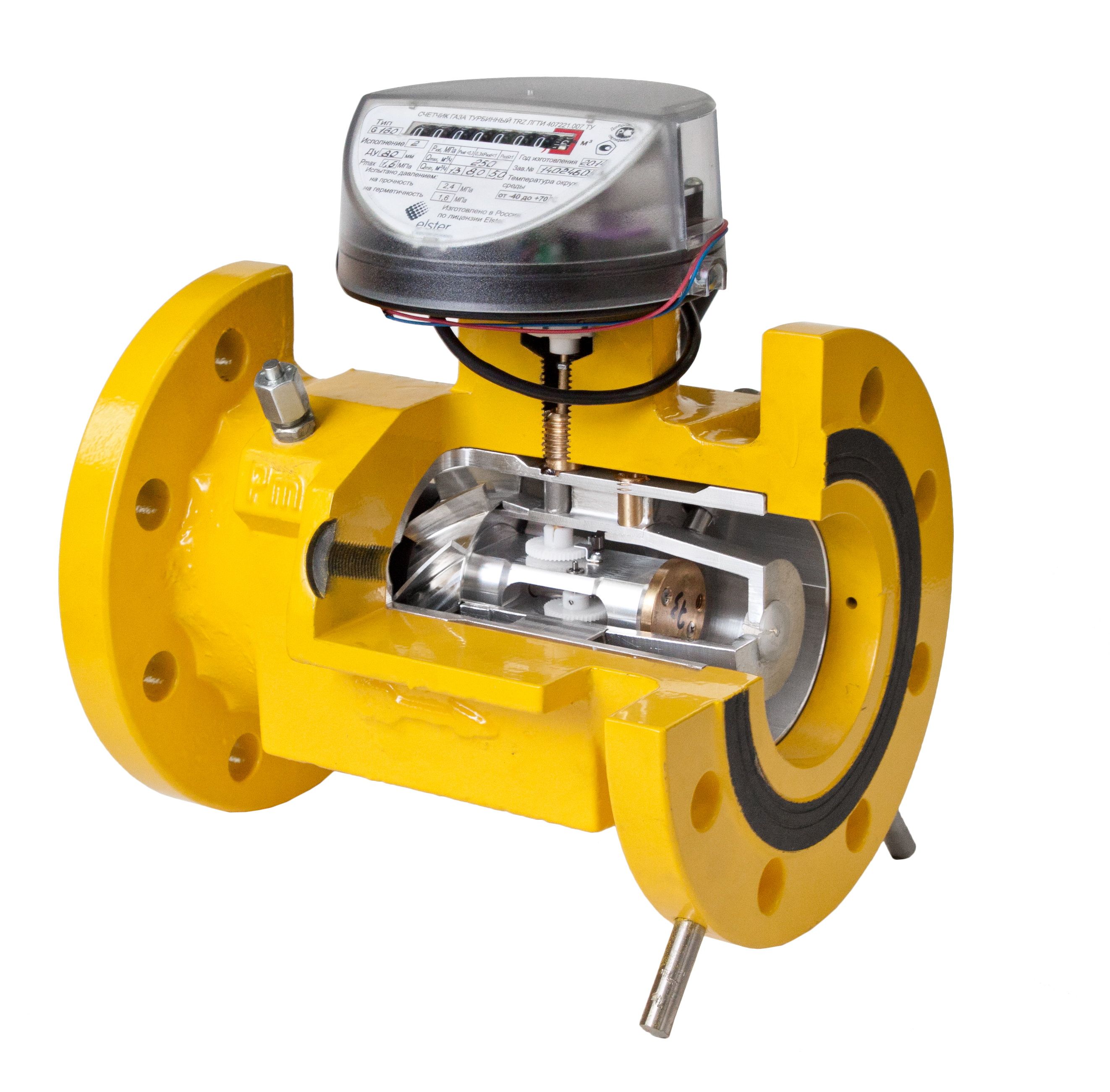

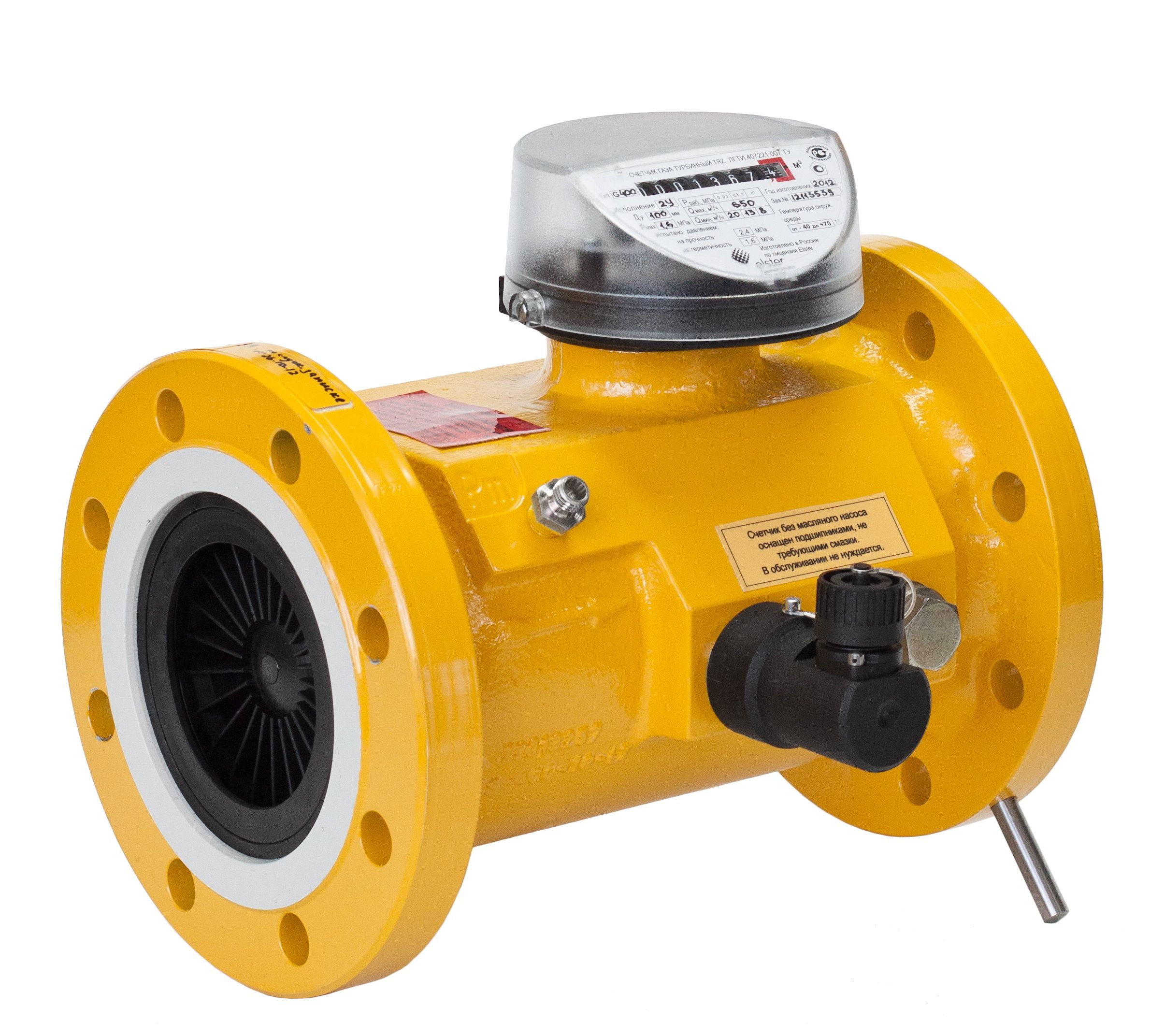

СППГ стенд для проверки прочности и герметичности применяется для проверки на прочность и герметичность счетчиков газа типа RVG ЛГТИ.407273.001ТУ, TRZ ЛГТИ.407221.007ТУ, фильтров газа ФГ16 ЛГТИ.061431.001ТУ, комплексов типа СГ-ТК ЛГТИ.407321.020 ТУ и СГ-ЭК ЛГТИ.407321.001ТУ и других аналогичных им изделий с фланцевым типом присоединения.
Описание стенда для проверки прочности и герметичности СППГ
Принцип работы стенда для проверки прочности и герметичности СППГ

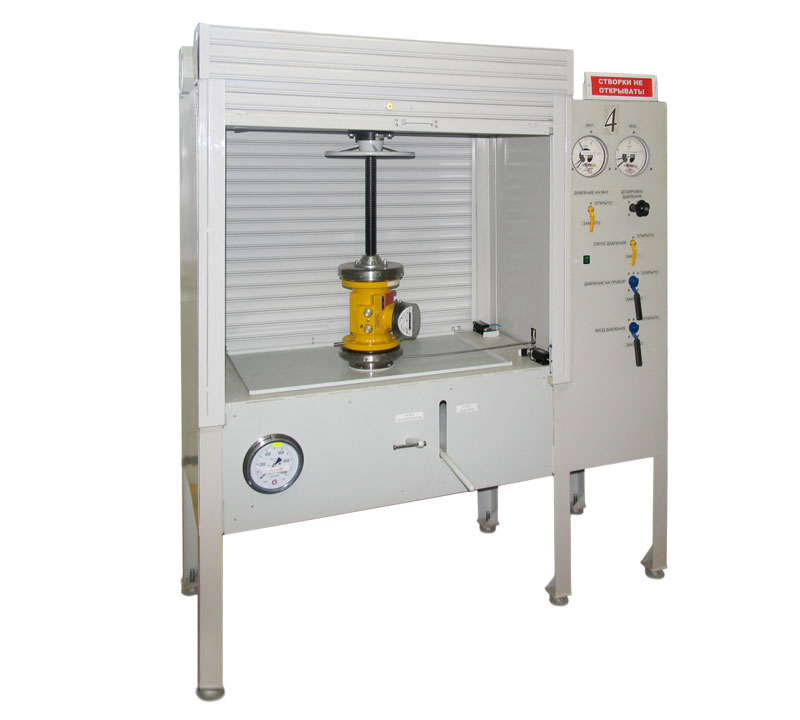

Конструктивно стенд СППГ представляет собой с боковых сторон закрытую металлическими листами раму. С передней и задней стороны стенда размещаются обеспечивающие возможность установки проверяемого прибора в стенд защитные створки. Наилучший доступ к проверяемому изделию при визуальном поиске мест негерметичности методом обмыливания обеспечивает расположение защитных створок с двух сторон стенда. Органы управления работой стенда и средства измерения располагаются на лицевой стороне.
На раме стенда для проверки прочности и герметичности СППГ также установлена:
- система поджатия, обеспечивающая создание необходимого давления на специальные заглушки с уплотнительными прокладками, для герметизации рабочей камеры проверяемого изделия;
- пневмосистема, обеспечивающая создание необходимого избыточного давления воздуха в рабочей камере проверяемого изделия.
- Определение прочности и герметичности проверяемого изделия осуществляется манометрическим методом.
Отличительные особенности стенда для проверки прочности и герметичности СППГ
- возможность одновременной проверки на прочность и герметичность двух изделий с Ду50, Ду80;
- расположение защитных створок с двух сторон, что обеспечивает наилучший доступ к проверяемому изделию при визуальном поиске мест негерметичности;
- наличие системы блокировки, обеспечивающей невозможность открытия защитных створок при наличии избыточного давления внутри проверяемого изделия;
- наличие дополнительного манометра с пределом измерения 10 кгс/см2, обеспечивающего возможность выполнение более точных измерений при проверке комплексов СГ-ЭК с датчиками абсолютного давления 0,2 и 0,5 МПа;
- возможность плавного повышения и сброса испытательного давления.
Особенности монтажа стенда для проверки прочности и герметичности СППГ:
Стенд для проверки прочности и герметичности СППГ устанавливают на жестком полу, стенд должен быть надежно заземлен. Рабочую площадку стенда (где находятся проверяемые изделия) необходимо выставить горизонтально с помощью регулировочных винтов шести вертикальных стоек.
Особенности эксплуатации стенда для проверки прочности и герметичности СППГ:
Во внутренних полостях проверяемых изделий создается избыточное давление воздуха (до 2,4 МПа) при проведении испытаний на прочность и герметичность, поэтому необходимо строго соблюдать изложенные в руководстве по эксплуатации правила безопасности.
Основные технические характеристики стенда для проверки прочности и герметичности СППГ
Питание стенда для проверки прочности и герметичности СППГ осуществляется:
- сжатым воздухом давлением от 5,0 до 6,0 МПа;
- от сети напряжением от 198 до 253 В переменного тока с частотой 50±1 Гц.
Потребляемая мощность: не более 100 Вт.
Режим работы: длительный.
Непрерывная работа может осуществляться в течении 24 часов в сутки.
Длительность испытаний на прочность или герметичность: не более 15 минут.
Проверяемые изделия должны иметь фланцевый тип присоединения.
Размер фланцев: по ГОСТ 12815-80 исполнение 1 условное давление 1,6 МПа.
Диаметры условных проходов проверяемых изделий: Ду 50, 80, 100, 150 мм.
Объем камеры изделия, заполняемый сжатым воздухом: не более 7,9 литра.
Давление сжатого воздуха при проверке на прочность и герметичность: не более 2,4 МПа.
Класс точности манометров: 1,5.
Зажим проверяемого изделия производится при помощи гидравлического домкрата с ручной подкачкой и визуальным контролем усилия зажатия.
Максимально допустимое усилие зажатия: 80000 Н.
Условия эксплуатации стенда для проверки прочности и герметичности СППГ:
- температура окружающей среды от +10 до +40°С;
- относительная влажность воздуха не более 80%;
- атмосферное давление от 90 до 106 кПа.
По заказу возможно исполнение стенда с другими техническими характеристиками.
