Назначение счетчика газа СГ

Счетчик газа СГ применяется для измерения (в том числе коммерческого) объема неагрессивного, очищенного от механических примесей и осушенного природного газа, неоднородного по химическому составу, по ГОСТ 5542-87, а также азота, воздуха и других неагрессивных газов плотностью не менее 0,67 кг/м³ при плавно меняющихся его потоках.

Описание счетчика газа СГ

Счетчики газа используются в узлах учета газа с рабочим давлением: СГ16МТ-Р — до 1,6 МПа, СГ75МТ-Р — до 7,5 МПа.

Преимущества счетчиков газа СГ:

• большой опыт эксплуатации
• длина прямых участков при слабых возмущениях: до счетчика от 2 Ду, после счетчика — от 1 Ду;
• возможность работы с электронными корректорами объема газа ЕК270, ЕК260, ТС220, ТС215;
• монтаж счетчиков возможен на горизонтальном и вертикальном (при подаче газа как сверху вниз, так и снизу вверх) участке трубопровода;
• счетчики СГ75МТ-Р имеют бесфланцевое исполнение корпуса, что упрощает процесс его монтажа и демонтажа из трубопровода.

Принцип работы счетчика газа СГ:

Принцип действия счетчика СГ основан на использовании энергии потока газа для вращения чувствительного элемента счетчика — турбинки. При взаимодействии потока газа с турбинкой она вращается со скоростью, пропорциональной скорости (т.е. объемному расходу) измеряемого газа.
Число оборотов турбинки с помощью механического редуктора и магнитной муфты суммируется на счетном механизме, показывающем объем газа, прошедший через счетчик за время измерения, при рабочих условиях.

Основные технические характеристики счетчика газа СГ

Диапазон рабочих расходов: от 8 м³/ч до 4000 м³/ч.
Диаметр условного прохода: от Ду50 до Ду200.
Максимальное рабочее давление газа: 1,6 МПа; 7,5 МПа.

Диапазон измерений счетчика газа СГ Qmin/Qmax:

• 1:10 — для счетчика СГ16МТ-100-Р
• 1:12,5 — для счетчика СГ16МТ-100-Р-1
• 1:20 — для счетчиков СГ16(75)МТ-250...4000-Р-2
• 1:25 — для счетчиков СГ16МТ-250...650-Р-3
• 1:30 — для счетчиков СГ16МТ-800...4000-Р-3

Диапазон температуры счётчика газа СГ:

• окружающей среды от −40 °С до +70 °С;
• измеряемой среды от −20 °С до +50 °С.

Пределы допускаемой относительной погрешности:

• в диапазоне расходов от Qt до Qmax; ± 1%;
• в диапазоне расходов от Qmin до Qt; ± 2%,

где Qt — точка перехода (расход, при котором погрешность меняется от одного значения к другому):

• счетчики СГ16МТ-100-Р (-Р-1): 0,2Qmax;
• счетчики СГ16(75)МТ-250...4000-Р-2: 0,1Qmax;
• счетчики СГ16МТ-250...4000-Р-3: 0,05Qmax.

Межповерочный интервал: 5 лет.

Счетчики газа СГ16МТ-250...4000-Р имеют фланцевое исполнение корпуса.

Счетчики газа СГ16МТ-100-Р и СГ75МТ-Р имеют бесфланцевое исполнение корпуса.

Конструкция счетчика газа СГ:

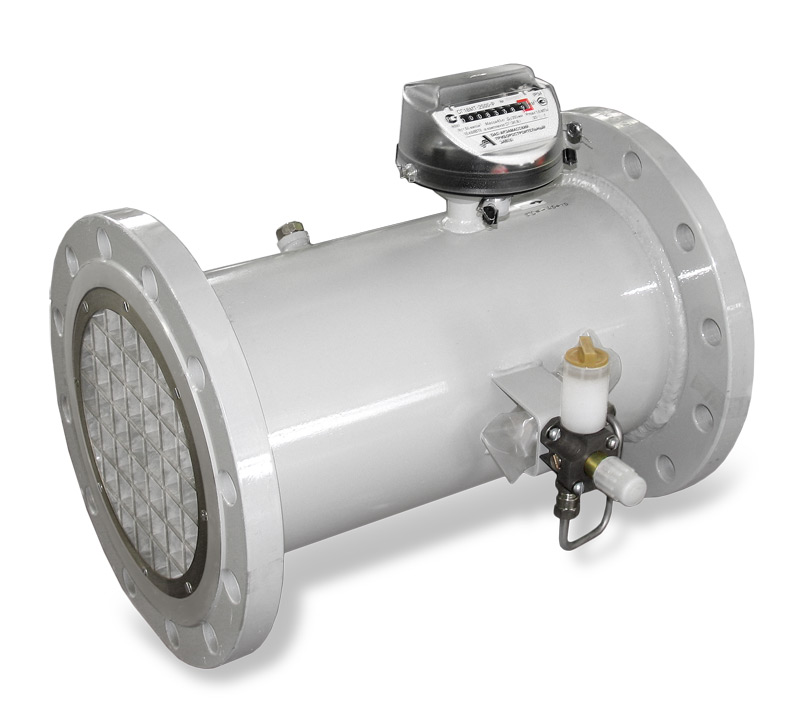

В цилиндрическом корпусе счетчика газа СГ последовательно по потоку расположены струевыпрямитель, турбинка и преобразователь. В преобразователе на шарикоподшипниках установлен вал, выполненный заодно с червяком, который кинематически связан с зубчатым колесом, связанным с нижним поводком магнитной муфты. Через магнитную муфту посредством верхнего поводка магнитной муфты и механического редуктора передается вращение на оцифрованные ролики счетного механизма.
Снаружи на корпусе счетчика СГ установлен масляный насос с маслопроводом для подачи смазки к подшипникам турбинки при периодическом обслуживании счетчика в эксплуатации.
