Назначение ротационного счетчика газа РГ-Р
Ротационный счетчик газа РГ-Р предназначен для коммерческого либо технологического измерения (учета) очищенного неагрессивного, неоднородного по химическому составу природного газа, а также воздуха, азота и других неагрессивных газов, при использовании их в промышленных установках, магистральных трубопроводах, а также в системах энергоснабжения. Счетчики могут применяться на опасных производственных объектах, в том числе в нефтеперерабатывающей, нефтехимической, химической, газовой и других отраслях промышленности.
Благодаря низкой потере давления ротационные счетчики РГ-Р подходят для установки в газопроводах низкого давления перед горелками или в других технологических процессах с низким давлением газа.
Преимущества ротационных счетчиков газа РГ-Р + АКЦИЯ!, pdf >>
Выбор ротационного и турбинного счетчиков газа (Ответы на наиболее частые вопросы) — 2023, pdf >>
Программа подбора ротационного счетчика РГ-Р>>
Описание ротационного счетчика газа РГ-Р

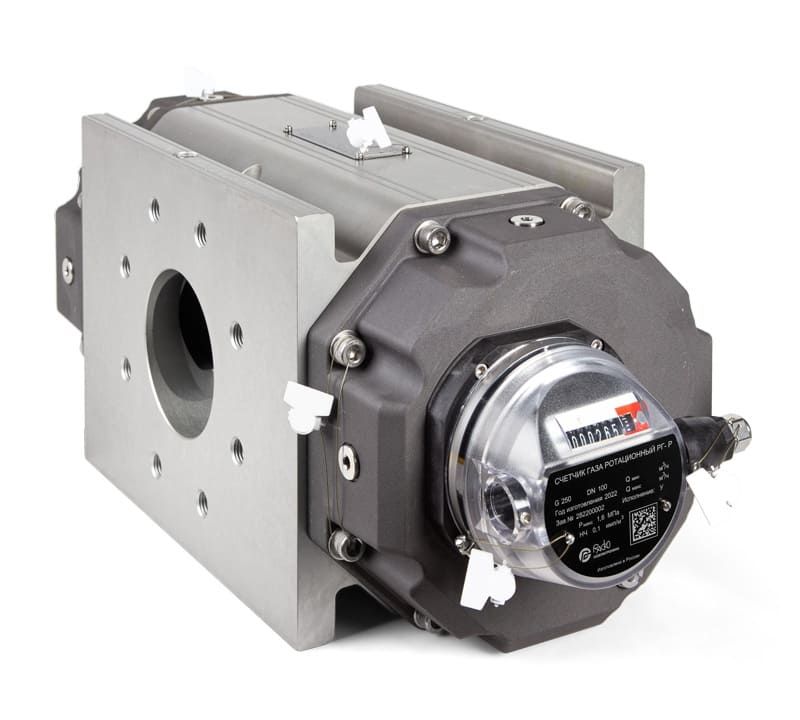

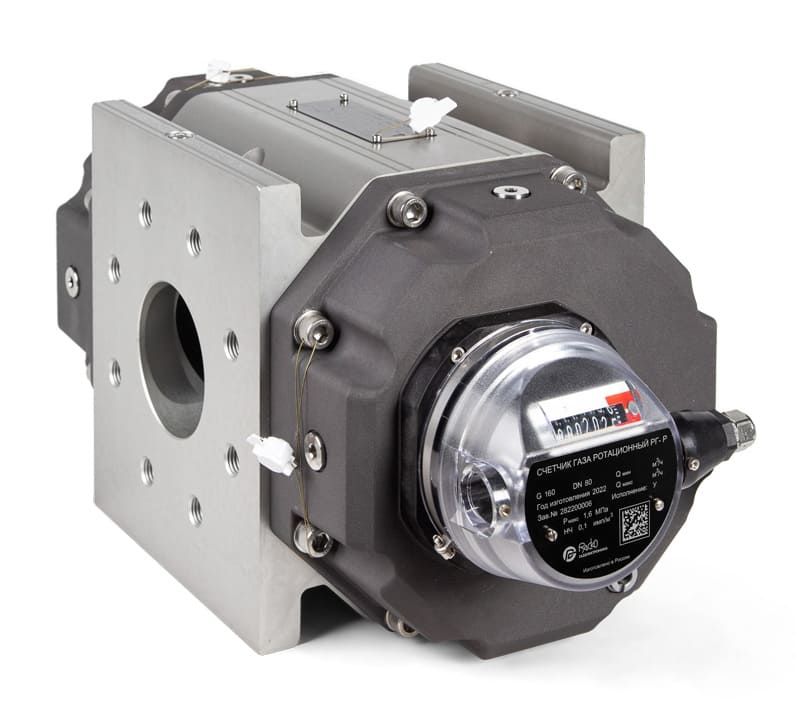

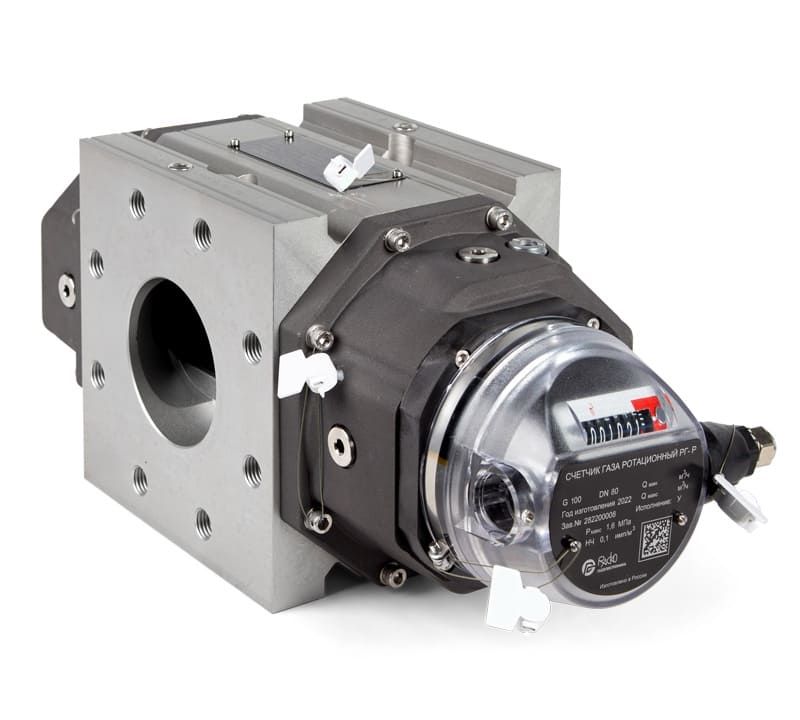

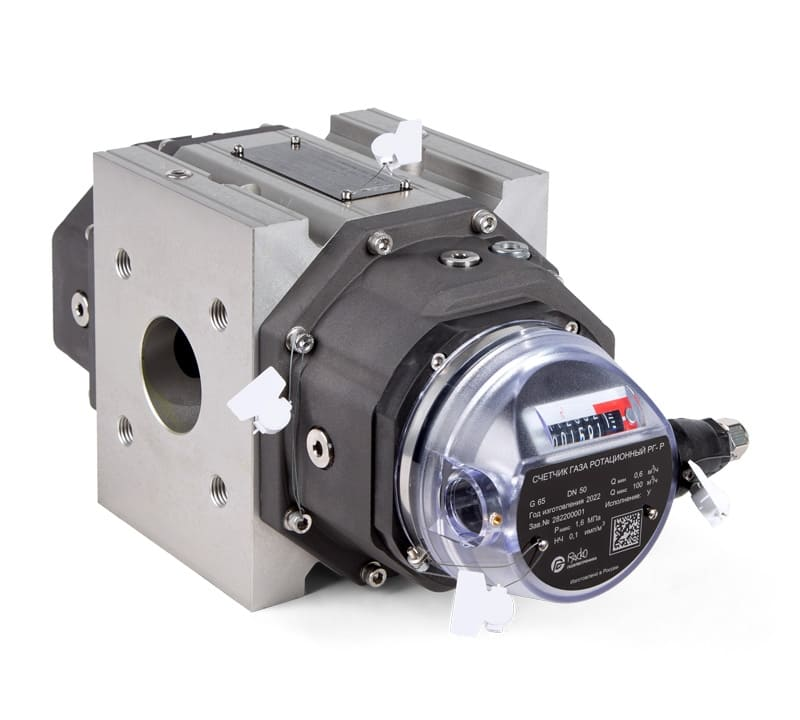

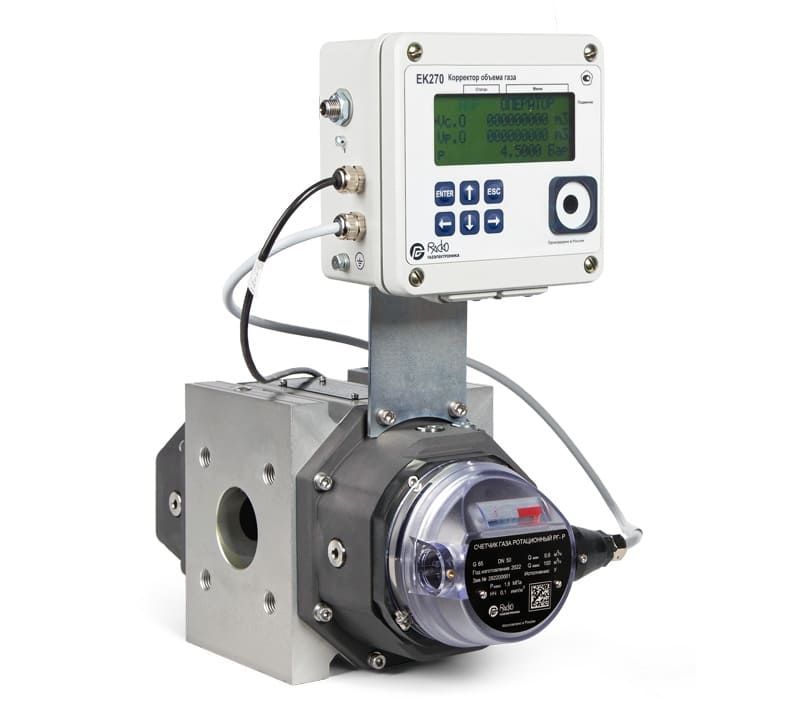

Газовый счетчик РГ-Р отображает рабочий объем с помощью восьмиразрядного счетного механизма. Рабочий объем может быть передан на электронный корректор объема и приведен к нормальным или стандартным условиям с помощью НЧ датчика импульсов.
Ротационный счетчик газа РГ-Р является счетчиком объемного типа. В корпусе счетчика находятся два 8-образных не соприкасающихся друг с другом вращающихся ротора. За счет вращения роторов измерительная камера регулярно заполняется и освобождается от газа. Вне измерительной камеры вращение роторов синхронизируется специальной зубчатой передачей. Измерительная камера циклически заполняется и освобождается от газа при вращении роторов, перемещая строго определенный объем газа со входа счетчика на выход.
С помощью низкочастотного (НЧ) датчика импульсов может передаваться на электронные корректоры объема газа рабочий расход газа. Дополнительный контрольный геркон размещен в НЧ датчике импульсов, срабатывающий при наличии внешнего магнитного поля (защита от несанкционированного доступа).
Преимущества ротационного счетчика газа РГ-Р
- Размер счетчика от G16 до G1000
- Расход от 0,4 до 1600 м3/ч
- Условный диаметр от DN 50 до DN 200
- Рабочее давление Pn16
- Диапазон измерения — до 1:250
- После установки не требуется специального обслуживания кроме замены масла не реже одного раза в 5 лет
- Корпус измерителя изготовлен из анодированного высокопрочного алюминия
- Счетная голова изготавливается из специального полимерного материала, устойчивого к ультрафиолетовому излучению
- Счетная голова вращается на 355°
- Не требуется установки прямых участков до и после счетчика
- Возможен горизонтальный и вертикальный монтаж счетчика.
Допустимые пределы погрешности:
Qmin ≤ Q < 0,05 Qmax: ±2,0%
0,05 Qmax ≤ Q ≤ Qmax: ± 1,0%
По запросу:
Qмин ≤ Q < Qмакс: ± 0,9%
Изначально все ротационные счетчики РГ-Р откалиброваны в пределах стандартных погрешностей измерения. Исполнение с уменьшенной величиной погрешности доступно опционально.
Ротационные счетчики РГ-Р показывают стабильные и воспроизводимые результаты измерений. Конструкция корпуса и внутренних работающих под давлением деталей оптимизирована для обеспечения максимальной устойчивости к нагрузкам на кручение и изгиб.
Долговечность счетчика РГ-Р обеспечивается высококачественными шарикоподшипниками и высокоточной обработкой корпуса и всех движущихся частей. Перед сборкой счетчика роторы подвергаются динамической балансировке. После механической обработки все алюминиевые детали, включая роторы, подвергаются твердому анодированию для повышения устойчивости к механическому износу и химическим воздействиям, что обеспечивает длительный срок службы счетчика и стабильность его метрологических характеристик.
Основные технические характеристики ротационного счетчика газа РГ-Р
| Параметры | Значения |
| Температура газа | от -30°C до +70°C |
| Температура окружающей среды | от -40°C до +70°C |
| Рабочее давление | Pn16 |
| Класс защиты | IP 65 |
| Материалы: | |
| Корпус счетчика | алюминиевый сплав |
| Роторы | алюминиевый сплав |
| Колеса синхронизации | нержавеющая сталь |
| Счетная голова | стабилизированный к ультрафиолетовому излучению полимер |
| Взрывозащита | 1 Ex ib IIB T4 Gb X |
| Перегрузка | кратковременно до 1,25Qмакс |
| Счетный механизм | восьмиразрядный механический роликовый |
| Импульсный выход | 1 НЧ-выход, опционально 2 НЧ-выхода |
| Соединения: | |
| Отбор давления | 2 отверстия во фланцах |
| Температура | 2 отверстия для установки гильз |
Основная информация по ротационным счетчикам газа РГ-Р
| Наименование | DN, мм |
G-тип | Qmin, м3/ч |
Qmax, м3/ч |
Диапазон измерения расхода газа |
НЧ, имп/м3 |
Потеря давления, мбар |
| РГ-Р G16 DN50 | 50 | 16 | 0,5 | 25 | 1:50 | 10 | 1,0 |
| РГ-Р G25 DN50 | 50 | 25 | 0,5 | 40 | 1:80 | 10 | 1,5 |
| РГ-Р G40 DN50 | 50 | 40 | 0,5 | 65 | 1:130 | 10 | 3,0 |
| РГ-Р G65 DN50 | 50 | 65 | 0,4 | 100 | 1:250 | 10 | 4,6 |
| РГ-Р G100 DN80 | 80 | 100 | 0,6 | 160 | 1:250 | 1 | 5,0 |
| РГ-Р G160 DN80 | 80 | 160 | 1,0 | 250 | 1:250 | 1 | 6,2 |
| РГ-Р G160 DN100 | 100 | 160 | 1,0 | 250 | 1:250 | 1 | 6,2 |
| РГ-Р G250 DN80 | 80 | 250 | 1,6 | 400 | 1:250 | 1 | 8,0 |
| РГ-Р G250 DN100 | 100 | 250 | 1,6 | 400 | 1:250 | 1 | 8,0 |
| РГ-Р G400 DN100 | 100 | 400 | 2,5 | 650 | 1:250 | 1 | 9,0 |
| РГ-Р G400 DN150 | 150 | 400 | 4,0 | 650 | 1:160 | 1 | 4,3 |
| РГ-Р G650 DN150 | 150 | 650 | 6,0 | 1000 | 1:160 | 1 | 5,0 |
| РГ-Р G1000 DN200 | 200 | 1000 | 10,0 | 1600 | 1:160 | 0,1 | 6,5 |
