Назначение пунктов учета и редуцирования газа ПУРДГ
Пункты учета и редуцирования газа ПУРДГ предназначенные для учёта (в т.ч. и коммерческого) объёма неоднородного по химическому составу природного газа по ГОСТ 5542, а также воздуха, азота и других неагрессивных газов в единицах приведенного к стандартным условиям объёма (количества) с предварительной очисткой измеряемого газа от механических примесей, а также для автоматического поддержания заданного выходного давления независимо от изменения расхода и входного давления газа, редуцирования высокого или среднего давления на требуемое, автоматического отключения подачи газа при аварийном повышении выходного давления сверх допустимого заданного значения либо аварийном понижении выходного давления ниже допустимого заданного значения.
Описание пунктов учета и редуцирования газа ПУРДГ
Пункт ПУРДГ может оснащаться системой телеметрии газорегуляторных пунктов и пунктов учёта газа на базе контроллера КПРГ-06.

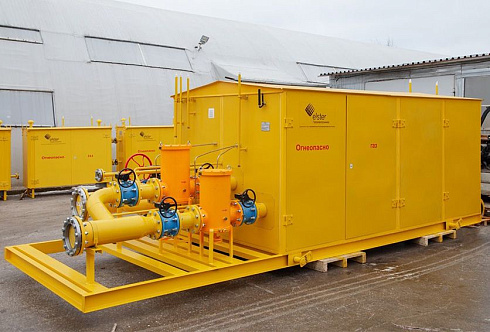

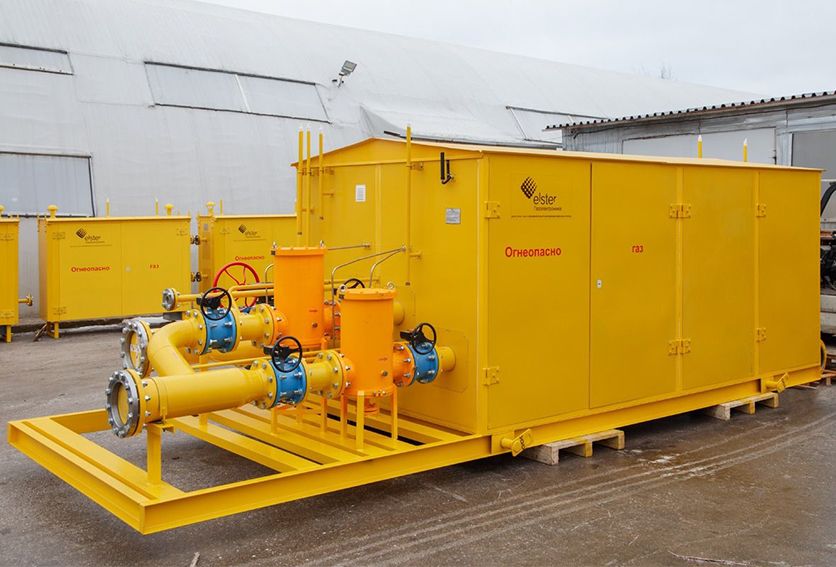

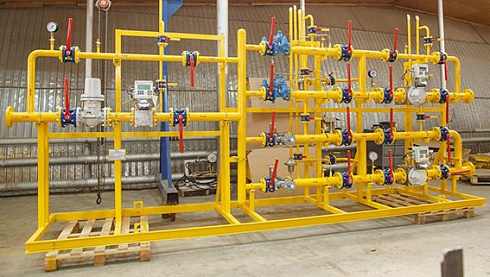

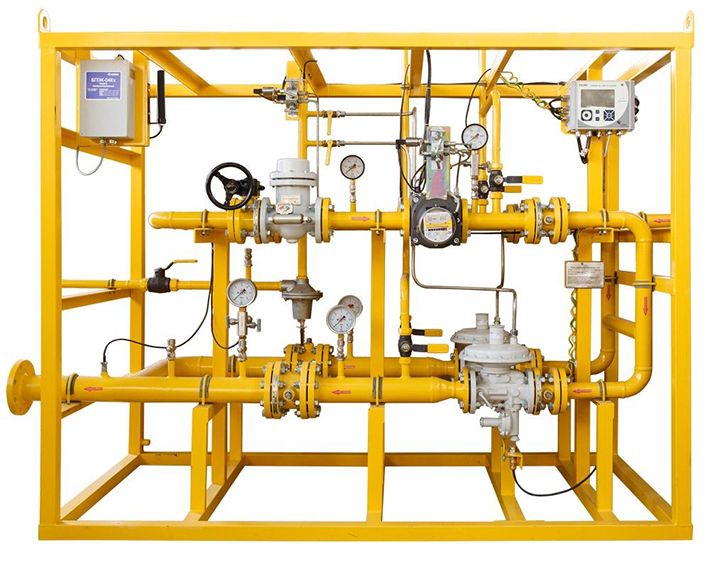

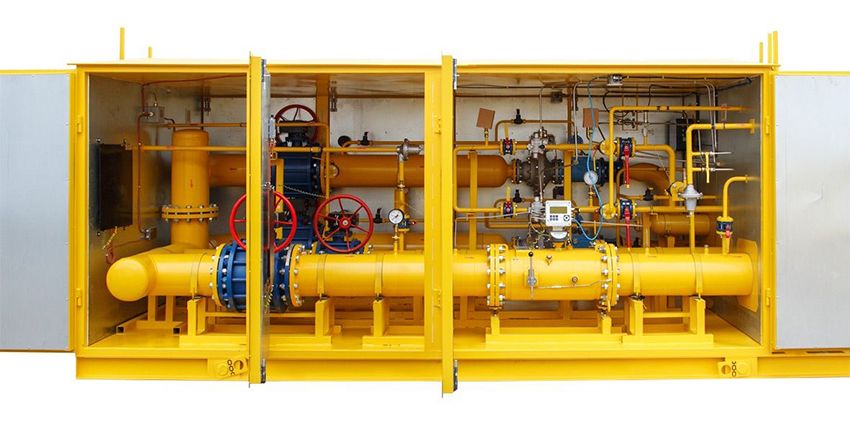

Пункт учета и редуцирования газа ПУРДГ включает в себя следующее оборудование:
- фильтр газа ФГ16 (ООО «ЭЛЬСТЕР Газэлектроника»), оснащенный индикатором перепада давления серии ДПД16;
- контрольно-измерительные приборы для измерения давления газа на входе и выходе пункта;
- измерительный комплекс СГ-ЭК либо СГ-ТК на базе ротационного счётчика газа RVG, турбинного счетчика газа TRZ либо диафрагменного счетчика ВК (ООО «ЭЛЬСТЕР Газэлектроника») для измерения объёма, прошедшего через пункт газа в единицах объёма приведённых к стандартным условиям;
- регулятор давления газа серии MR (Elster) со встроенным предохранительным запорным клапаном ПЗК (по заказу устанавливаются регуляторы давления газа других производителей);

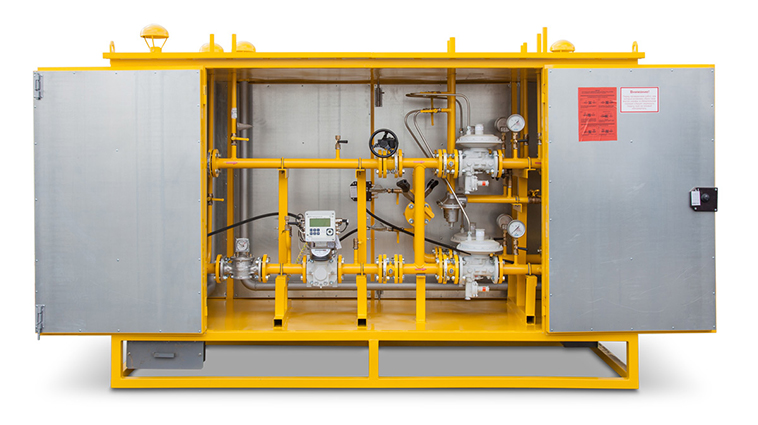

- электрообогреватель с терморегулятором для исполнения ШУЭО либо газовый обогреватель для исполнения ШУГО.
Основные технические характеристики пунктов учета и редуцирования газа ПУРДГ
Максимальное входное давление Рвх — 0,6 МПа (6 кГс/см2)
Диапазон настройки для газа на выходе Рвых,кПа (мм.вод.ст.) — 2(200) до 50(5000).
Пропускная способность для газа с плотностью 0,73 кг/м³ Qmax при давлении на входе 0,6МПа — не менее 500 м3 /ч.
Примечание: по требованию заказчика могут быть изготовлены пункты с иными техническими характеристиками.
Температура окружающей среды:
- исполнение Р и Ш : от −20 до +60°С
- исполнение ШУЭО и ШУГО : от −40 до +60°С.
