ПУРДГ-6..25 пункт учета и редуцирования газа - модификация СГ-ТК-Д-2,5...6, Qmax=2,5...6 м³/ч, межосевое расст. 110 мм, Л-ПР, ПР-Л, 1¼" (1)

Назначение пункта учета и редуцирования газа ПУРДГ-6..25

Пункт учета и редуцирования газа ПУРДГ-6..25 предназначен для учёта (в т.ч. коммерческого) объёма неоднородного по химическому составу природного газа ГОСТ 5542, а также воздуха, азота и других неагрессивных газов, в единицах приведенного к стандартным условиям объёма (количества), с предварительной очисткой измеряемого газа от механических примесей, а также для автоматического поддержания заданного выходного давления независимо от изменения расхода и входного давления газа, редуцирования высокого или среднего давления на требуемое, автоматического отключения подачи газа при аварийном повышении выходного давления сверх допустимого заданного значения, либо аварийном понижении выходного давления ниже допустимого заданного значения.

Описание пункта учета и редуцирования газа ПУРДГ-6..25

Пункт учета и редуцирования газа ПУРДГ-6..25 используется как установка для редуцирования газа (в случае размещения в отапливаемых помещениях) или самостоятельный шкафной пункт учета и редуцирования газа, для различных видов потребителей (в системах газоснабжения сельских или городских населённых пунктов, коммунально-бытовых зданий, объектов промышленного и сельскохозяйственного назначения и т.д.).

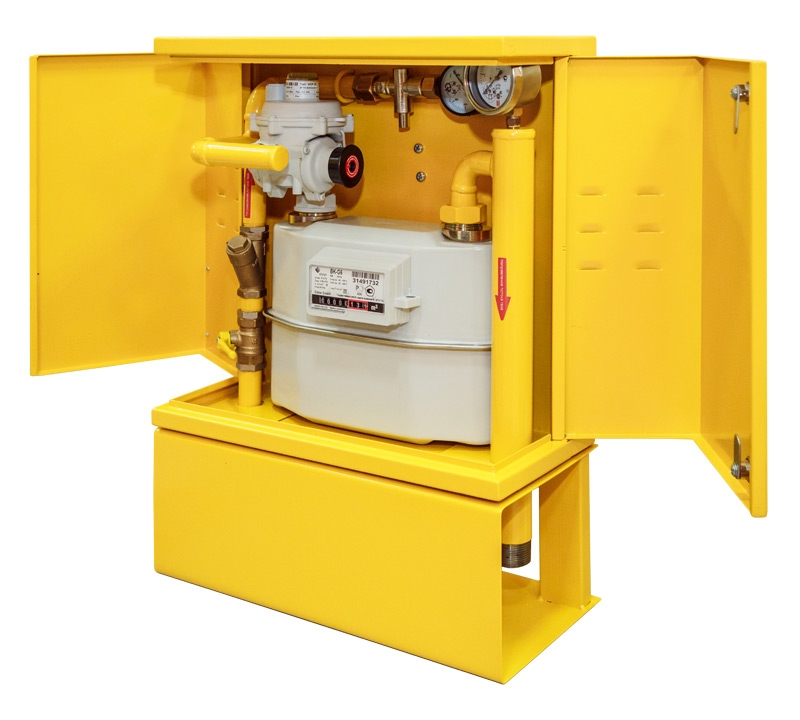

Пункт учета редуцирования газа ПУРДГ включает следующее оборудование:

• регулятор давления газа M2R производства «ЭЛЬСТЕР Газэлектроника», либо других производителей;

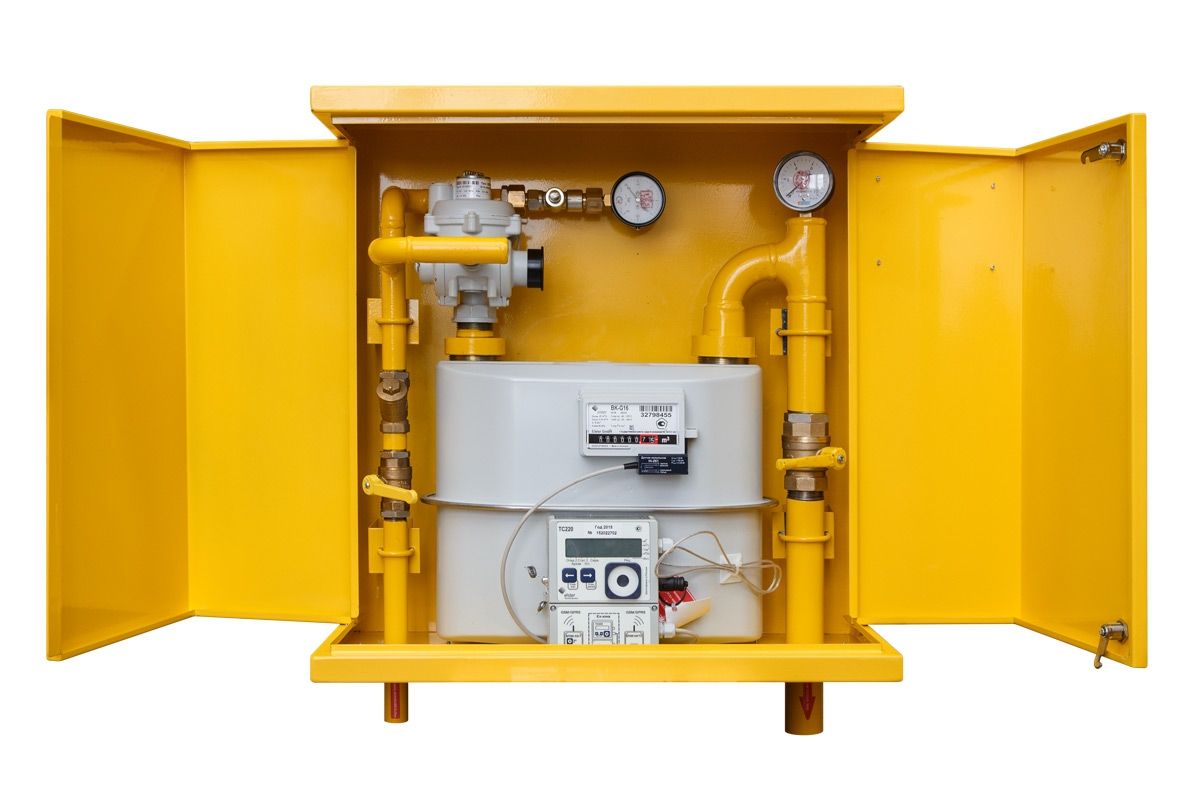

• счетчик газа ВК, либо ВК-Т с механической термокомпенсацией, либо измерительный комплекс СГ-ТК-Д, оснащенный электронным корректором ТС220;
• фильтр газа Ду20;
• контрольные манометры для измерения давления на входе и выходе пункта (по заказу). Пункты проектируются и изготавливются в строгом соответствии с ПБ 12-529-03, при изготовлении участков трубопровода применяется аттестованная по требованиям НАКС сварочная технология, сварные соединения в соответствии с требованиями СниП 42-01-2002 проходя 100% неразрушающий контроль

Основные технические характеристики пункта учета и редуцирования газа ПУРДГ-6..25

Максимальное давление на входе Рmax, МПа: не более 0,6
Диапазон настройки для газа на выходе Рвых, кПа (мм. в. с): 0,8(80)...8(800). *
Пропускная способность для газа с плотностью 0,73 кг/м³ Qmax(м³/ч) при давлении на входе 0,6 МПа — 10 либо 25 (в зависимости от модификации).
Основная относительная погрешность измерения:

• ±3% в диапазоне расходов от Q_min до 0,1Q_ном
• ±1,5% в диапазоне расходов от 0,1Q_ном до Q_max — для счетчиков ВК и BK-T
• ±3,2% в диапазоне расходов от Q_min до 0,1Q_ном
• ±1,7% в диапазоне расходов от 0,1Q_ном до Q_max — для комплексов СГ-ТК-Д

Температура окружающей среды, °С :

• от −40 до +50 для пункта на базе ВК G4-G16
• от −40 до +55 для пункта на базе ВК G4T-G10T
• от −30 до +55 для пункта на базе комплекса СГ-ТК-Д

Разрешение на применение Федеральной службы по экологическому,технологическому и атомному надзору №РРС 00-29547;

Сертификат соответствия № С-RU.AB28.B.00294.

* — по умолчанию пункты поставляются настроенными на выходное давление Рвых — 2,0кПа
