Назначение пункта учета газа ПУГ
Пункт учета ПУГ предназначен для измерения расхода (в т.ч. коммерческого) природных углеводородных и других неагрессивных газов в системе газоснабжения жилых, промышленных и сельскохозяйственных объектов с предварительной очисткой измеряемого газа. Учёт газа выполняется согласно ГОСТ 5542 в единицах объёма приведённых к стандартным условиям, посредством автоматической коррекции по температуре, давлению и коэффициенту сжимаемости измеряемой среды. ПУГ пункт учета газа может оснащаться системой телеметрии газорегуляторных пунктов и пунктов учёта газа на базе контроллера КПРГ-06.
Описание пункта учета газа ПУГ

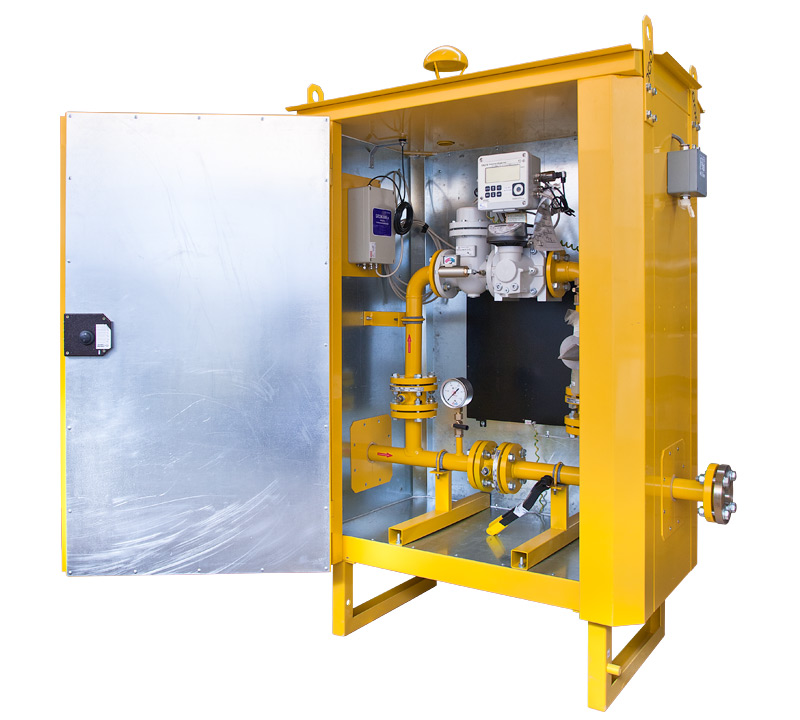

Пункт учета газа ПУГ включает в себя следующее оборудование:
- фильтр газа ФГ16 (ООО «ЭЛЬСТЕР Газэлектроника»), оснащенный индикатором перепада давления серии ДПД16;
- манометр для визуального контроля рабочего давления измеряемого газа;
- измерительный комплекс СГ-ЭК либо СГ-ТК на базе ротационного счётчика газа RVG, турбинного счетчика газа TRZ либо диафрагменного счетчика ВК (ООО «ЭЛЬСТЕР Газэлектроника») для измерения объёма прошедшего через пункт газа в единицах объёма, приведённых к стандартным условиям;
- запорную арматуру;
- устройство обводного газопровода (байпас) с установленным на нём одним отключающим устройством;
- электрообогреватель с терморегулятором для исполнения ШУЭО либо газовый обогреватель для исполнения ШУГО.
Основные технические характеристики пункта учета газа ПУГ
Максимальное входное давление — 1,6 МПа (16 кГс/см2)
Максимальный расход газа — 1600 м3/ч, при рабочих условиях.
Примечание: по требованию заказчика могут быть изготовлены пункты для измерения обьемного расхода газа до 2500 м3/ч.
Температура окружающей среды:
- исполнение Р и Ш : от −20 до +60°С
- исполнение ШУЭО и ШУГО : от −40 до +60°С
По заказу пункты могут быть оснащены приборами для измерения перепада давления на фильтре и счетчике газа с возможностью передачи данных.
