ПУГ-2.5..40 пункт учета газа - модификация СГ-ТК-Д-2,5...6, Qmax=2,5...6 м³/ч, межосевое расст. 110 мм, Л-ПР, ПР-Л, 1¼" (1)

Назначение пункта учета газа ПУГ-2.5..40

Пункт ПУГ- 2.5..40 предназначен для учёта (в том числе и коммерческого) объёма неоднородного по химическому составу природного газа ГОСТ 5542, а также воздуха, азота и других неагрессивных газов, в единицах приведенного к стандартным условиям объёма (количества), с предварительной очисткой измеряемого газа от механических примесей.

Описание пункта учета газа ПУГ-2.5..40

Пункт учета газа ПУГ- 2.5..40 используется как установка для учёта (в случае размещения в отапливаемых помещениях) или самостоятельный шкафной пункт учёта, для различных видов потребителей (в системах газоснабжения городских или сельских населённых пунктов, коммунально-бытовых зданий, объектов промышленного и сельскохозяйственного назначения и т.д.).

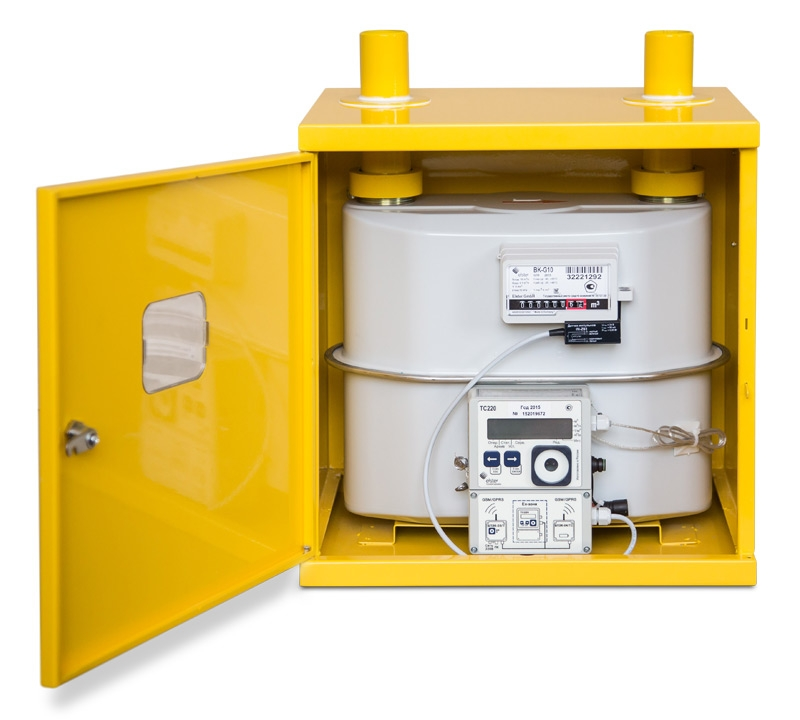

Пункт учета газа ПУГ- 2.5..40 включает следующее оборудование:

• счетчик газа ВК либо ВК-Т с механической термокомпенсацией либо измерительный комплекс СГ-ТК-Д, оснащенный электронным корректором ТС220;
• металлический защитный шкаф с покрытием, выполненным методом порошковой покраски;
• по заказу пункты учета газа на базе измерительного комплекса СГ-ТК-Д с электронным корректором ТС-220 могут комплектоваться блоком питания БПЭК-03 со встроенным GSM-модемом;
• пункты проектируются и изготавливются в строгом соответствии с ПБ 12-529-03, при изготовлении участков трубопровода применяется аттестованная по требованиям НАКС сварочная технология, сварные соединения в соответствии с требованиями СниП 42-01-2002 проходят 100% неразрушающий контроль.

Основные технические характеристики пункта учета газа ПУГ-2.5..40

Максимальное давление на входе Рmax, МПа: не более 0,05
Максимальный расход газа Qmax (м³/ч): 40, при рабочих условиях
Основная относительная погрешность измерения:

• ±3% в диапазоне расходов от Q_min до 0,1Q_ном
• ±1,5% в диапазоне расходов от 0,1Q_ном до Q_max — для счетчиков ВК и BK-T
• ±3,2% в диапазоне расходов от Q_min до 0,1Q_ном
• ±1,7% в диапазоне расходов от 0,1Q_ном до Q_max — для комплексов СГ-ТК-Д

Температура измеряемой среды, °С:

• от −30 до+50 для пункта на базе ВК G1.6-G4
• от −25 до+40 для пункта на базе ВК G6-G25 и ВК G4T-G6T
• от −25 до+40 для пункта на базе комплекса СГ-ТК-Д

Температура окружающей среды, °С:

• от −40 до+50 для пункта на базе ВК G1.6-G4
• от −40 до+55 для пункта на базе ВК G6-G25 и ВК G4T-G6T
• от −30 до+55 для пункта на базе комплекса СГ-ТК-Д

Разрешение на применение Федеральной службы по экологическому,технологическому и атомному надзору №РРС 00-29547;

Сертификат соответствия № С-RU.AB28.B.00294.

Средний срок службы: не менее 10 лет.
