Назначение пункта редуцирования газа ПРДГ
Пункт редуцирования газа ПРДГ предназначен для редуцирования среднего или высокого давления на требуемое природного газа по ГОСТ 5542, неоднородного по химическому составу, а также азота, воздуха и других неагрессивных газов, автоматического поддержания независимо от изменения расхода и входного давления газа заданного выходного давления, автоматического отключения подачи газа при аварийном понижении выходного давления ниже допустимого заданного значения с предварительной очисткой газа от механических примесей или аварийном повышении выходного давления сверх допустимого заданного значения.
Описание пункта редуцирования газа ПРДГ
Пункт редуцирования газа ПРДГ может оснащаться системой телеметрии газорегуляторных пунктов и пунктов учёта газа на базе контроллера КПРГ-06.

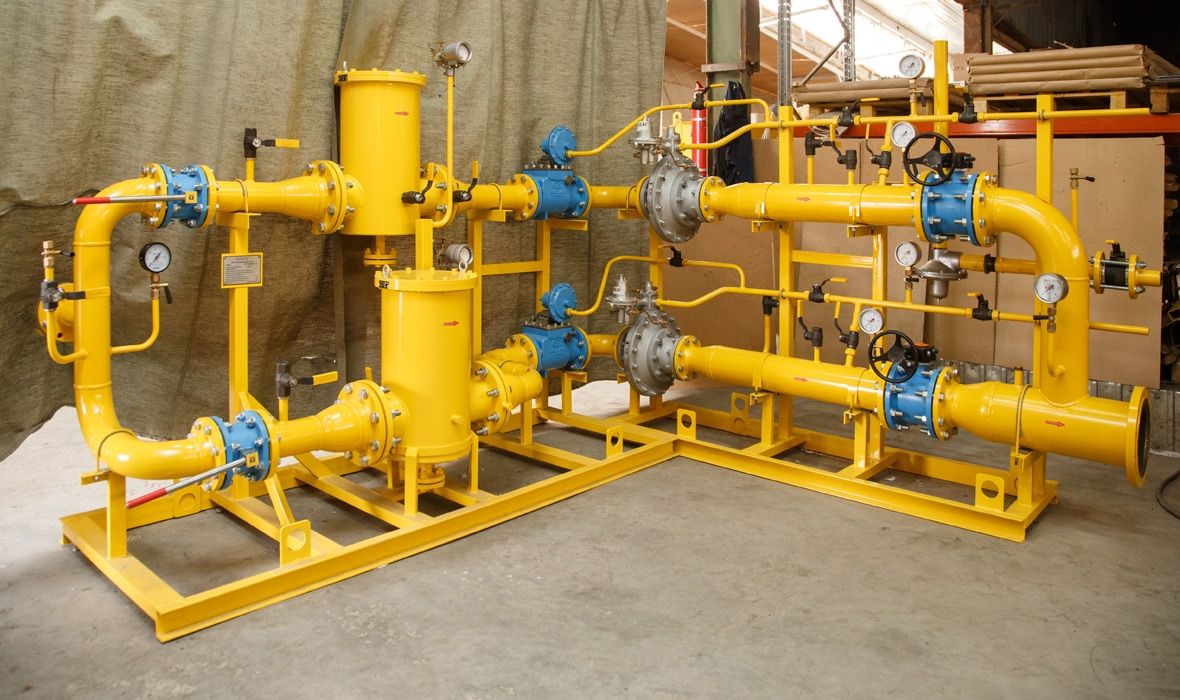

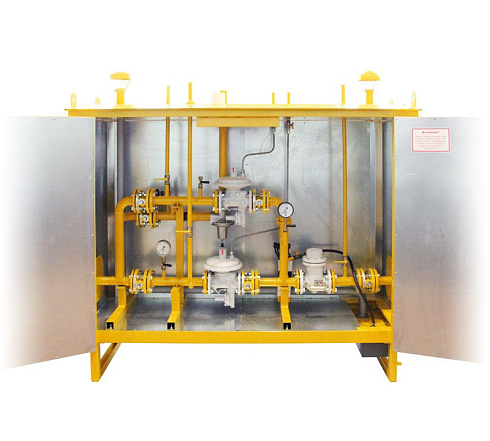

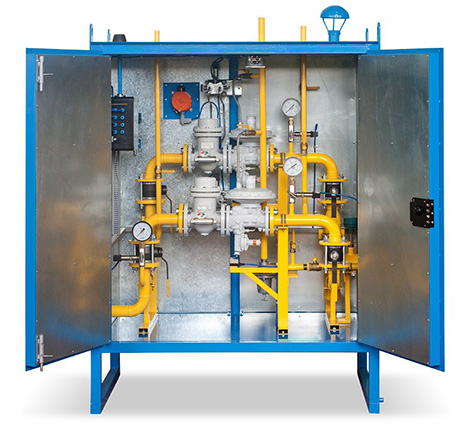

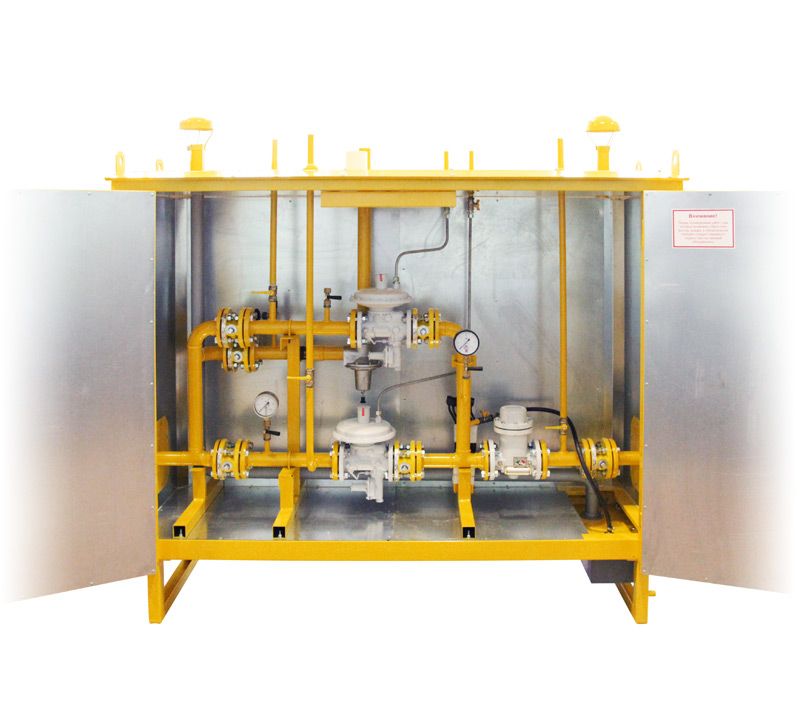

Пункт учёта и редуцирования газа ПРДГ включает в себя следующее оборудование:
- фильтр газа ФГ16 (ООО «ЭЛЬСТЕР Газэлектроника»), оснащенный индикатором перепада давления серии ДПД16;
- контрольно-измерительные приборы для измерения давления газа на входе и выходе пункта;
- регулятор давления газа серии MR (Elster) со встроенным предохранительным запорным клапаном ПЗК (по заказу устанавливаются регуляторы давления газа других производителей);
- устройство обводного газопровода (байпас) с установленными на нем последовательно двумя отключающими устройствами, а также контрольным манометром и продувочным трубопроводом, установленными на участке между отключающими устройствами;
- электрообогреватель с терморегулятором для исполнения ШУЭО либо газовый обогреватель для исполнения ШУГО.
Основные технические характеристики пункта редуцирования газа ПРДГ
Максимальное входное давление Рвх — 0,6 МПа (6 кГс/см)
Диапазон настройки для газа на выходе Рвых,кПа (мм.вод.ст.) — 2(200) до 50(5000).
Пропускная способность для газа с плотностью 0,73 кг/м³ Qmax при давлении на входе 0,6МПа — не менее 500 м3 /ч.
Примечание: по требованию заказчика могут быть изготовлены пункты с иными техническими характеристиками.
Температура окружающей среды:
Исполнение Р и Ш : от −20 до +60°С
Исполнение ШУЭО и ШУГО : от −40 до +60°С.
