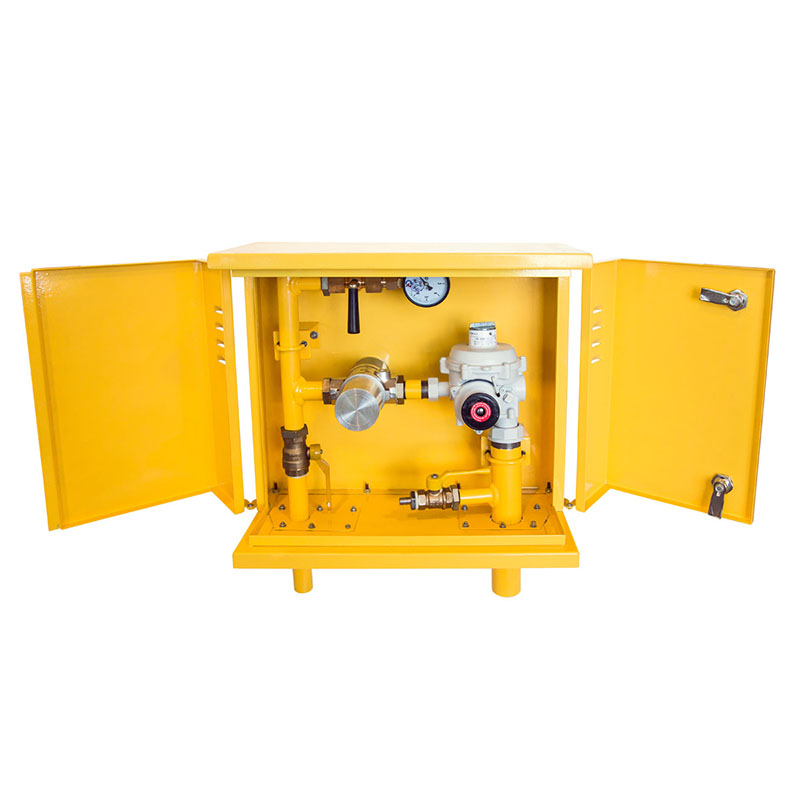

ПРДГ-10 (25) пункт редуцирования давления газа - модификация СГ-ТК-Д-2,5...6, Qmax=2,5...6 м³/ч, межосевое расст. 110 мм, Л-ПР, ПР-Л, 1¼" (1)

Назначение пункта редуцирования давления газа ПРДГ-10 (25)

Пункт редуцирования давления газа ПРДГ-10 (25) предназначен для редуцирования среднего или высокого давления неоднородного по химическому составу природного газа ГОСТ 5542, а также воздуха, азота и других неагрессивных газов на требуемое, с предварительной очисткой от механических примесей, автоматического отключения подачи газа при аварийном повышении выходного давления сверх допустимого заданного значения, либо аварийном понижении выходного давления ниже допустимого заданного значения, а также автоматического поддержания заданного выходного давления независимо от изменения расхода и входного давления газа.

Описание пункта редуцирования давления газа ПРДГ-10 (25)

Пункт ПРДГ-10 (25) используется как установка для редуцирования газа (в случае размещения в отапливаемых помещениях) или самостоятельный шкафной пункт редуцирования газа, для различных видов потребителей (в системах газоснабжения городских или сельских населённых пунктов, объектов промышленного и сельскохозяйственного назначения, коммунально-бытовых зданий и т. д.) при условии, что максимальный расход газа не превышает 10 либо 25 м³/ч (в зависимости от модификации).

Пункт редуцирования газа ПРДГ включает следующее оборудование:

• регулятор давления газа M2R производства «ЭЛЬСТЕР Газэлектроника», либо других производителей;
• фильтр газа Ду20;
• контрольный манометр для измерения давления на входе пункта
• пункты проектируются и изготавливются в строгом соответствии с ПБ 12-529-03, при изготовлении участков трубопровода применяется аттестованная по требованиям НАКС сварочная технология, сварные соединения в соответствии с требованиями СниП 42-01-2002 проходят 100% неразрушающий контроль.

Основные технические характеристики пункта редуцирования давления газа ПРДГ-10 (25)

Максимальное давление на входе Р_max, МПа: не более 0,6
Диапазон настройки для газа на выходе Р_вых, кПа (мм. в. с): 0,8(80)...8(800).*
Пропускная способность для газа с плотностью 0,73 кг/м3 Qmax(м³/ч) при давлении на входе 0,6 МПа: 10 либо 25 (в зависимости от модификации).
Температура окружающей среды, °С: от −40 до +60.
Разрешение на применение Федеральной службы по экологическому,технологическому и атомному надзору: №РРС 00-29547;
Сертификат соответствия: № С-RU.AB28.B.00294.

* — по умолчанию пункты поставляются настроенными на выходное давление Р_вых — 2,0кПа
