Назначение пункта учета и редуцирования газа ПУРДГ-Б
Блочные пункты учета и редуцирования газа ПУРДГ-Б предназначены для учета (в том числе и коммерческого) объема природного газа по ГОСТ 5542, неоднородного по химическому составу, а также азота, воздуха и других неагрессивных газов в единицах приведенного к стандартным условиям объема (количества) с предварительной очисткой измеряемого газа от механических примесей, а также для редуцирования среднего или высокого давления на требуемое, автоматического поддержания независимо от изменения расхода и входного давления газа заданного выходного давления, автоматического отключения подачи газа при аварийном повышении или понижении выходного давления от допустимого заданного значения.
Описание пункта учета и редуцирования газа ПУРДГ-Б

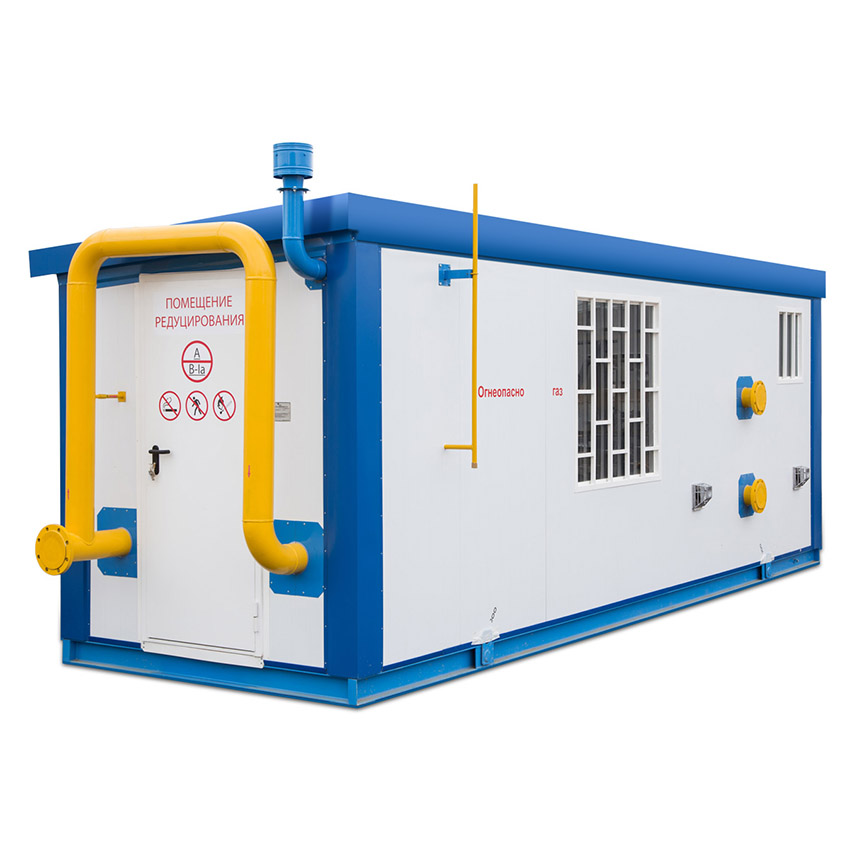

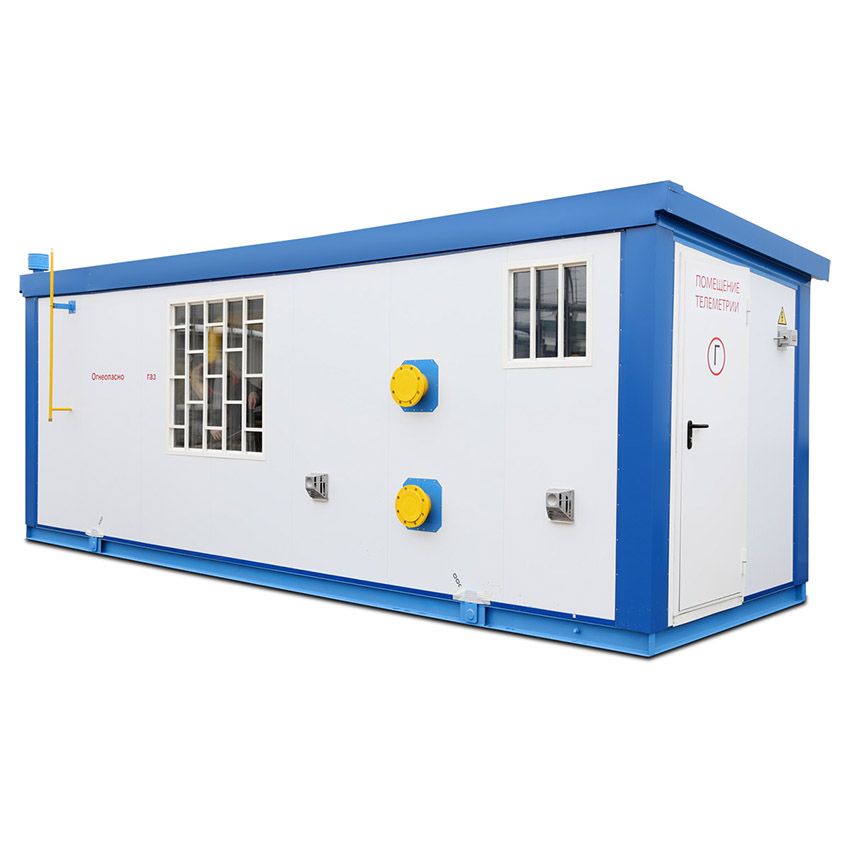

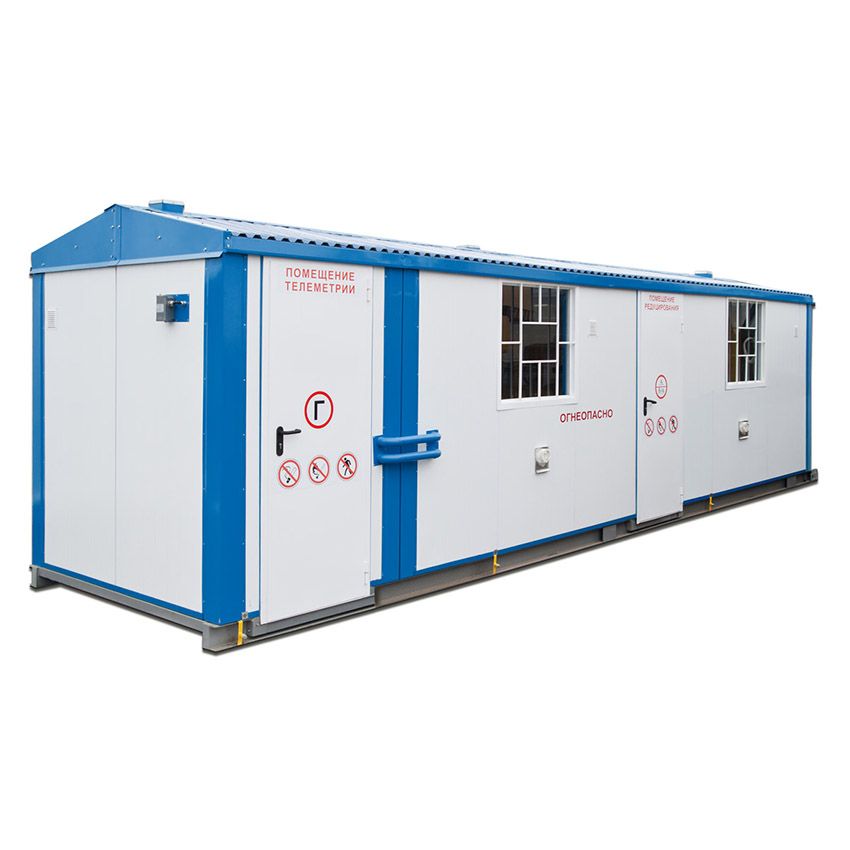

Конструкция блочных ПУРДГ включает в себя:
- транспортабельное здание блочного исполнения (далее — блок), имеющее отдельные помещения (с обособленными выходами наружу), предназначенные для размещения линий редуцирования и систем инженерно-технического обеспечения;

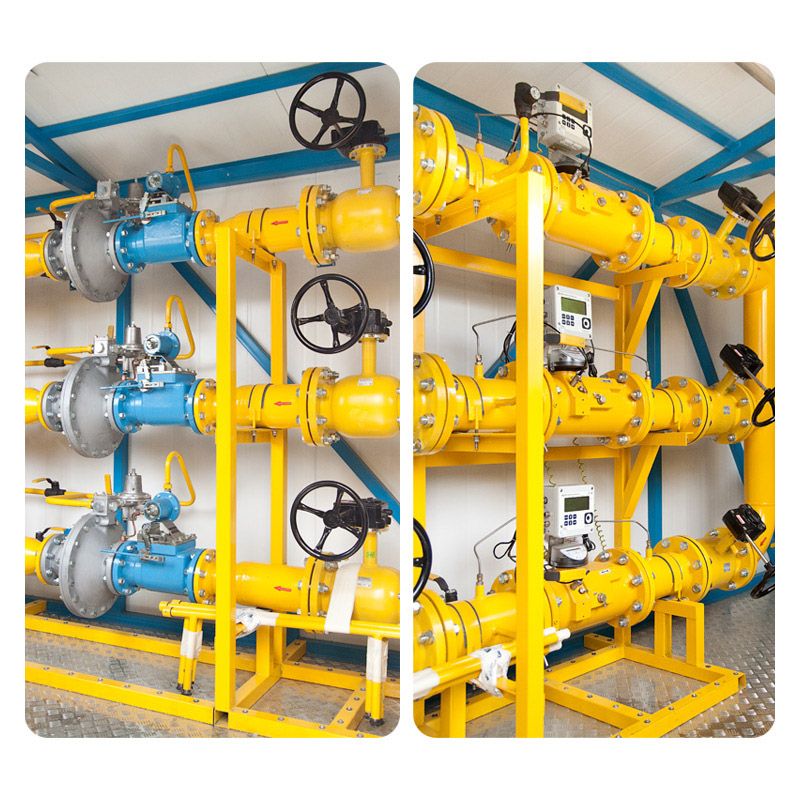

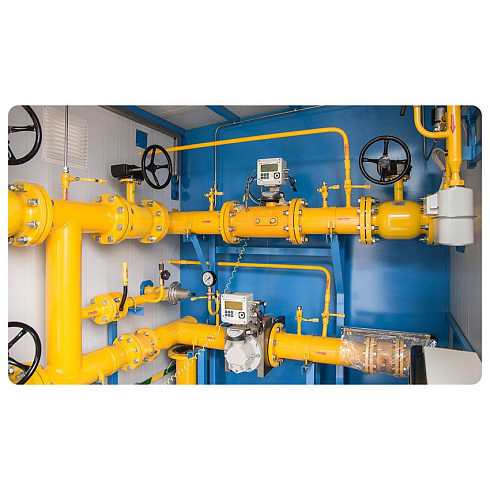

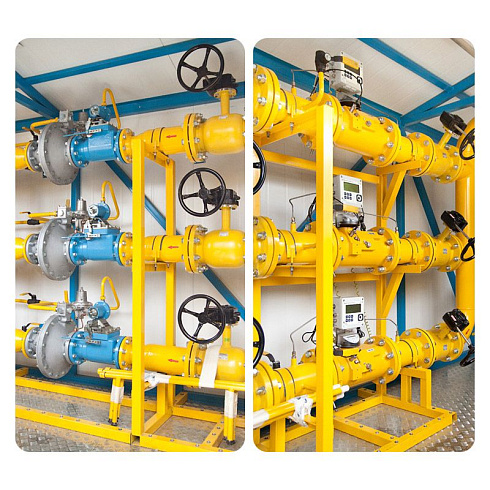

- линии редуцирования, состоящие из комплекса технических устройств, газопроводов, контрольно-измерительных приборов;
- узлы учета газа (при необходимости);
- комплекс средств автоматизации (при необходимости);
- системы инженерно-технического обеспечения, предназначенные для обеспечения электроснабжения, учета расхода энергоносителей, отопления помещений.
Конструкция блока ПУРДГ-Б обеспечивает механическую безопасность и разрабатывается с учетом:
- температуры наиболее холодной пятидневки, обеспеченностью 0,92;
- расчетной снеговой и ветровой нагрузок;
- сейсмической нагрузки (при размещении в районах с сейсмичностью площадки свыше 6 баллов).
Строительные конструкции блока ПУРДГ-Б обеспечивают степень огнестойкости не ниже III, класс конструктивной пожарной опасности не ниже С0 по СНиП 21-01-97.
Для обеспечения взрывоустойчивости помещений для размещения линий редуцирования и помещений для размещения отопительного оборудования предусмотрено устройство легкосбрасываемых строительных конструкций.
Для обеспечения взрывобезопасности помещения для размещения линий редуцирования предусмотрены:
- искробезопасные и противопожарные двери;
- искробезопасные окна;
- газонепроницаемая противопожарная перегородка 1-го типа между помещением для линий редуцирования и другими помещениями.
Покрытия пола в помещении для линий редуцирования выполнены искробезопасными, негорючими, ровными и нескользкими.
Конструкция ПУРДГ-Б предусматривает возможность установки дополнительных приборов и расширения функциональных возможностей системы автоматизации.
Блочные пункты учета и редуцирования газа ПУРДГ-Б проектируются и изготавливаются в соответствии с ГОСТ Р 54960-2012 «Системы газораспределительные. Пункты газорегуляторные блочные. Пункты редуцирования газа шкафные. Общие технические требования», ГОСТ Р 56019-2014 «Системы газораспределительные. Пункты редуцирования газа. Функциональные требования», СП 62.13330.2011 «Газораспределительные системы. Актуализированная редакция СНиП 42-01-2002». Узлы учета газа, входящие в состав ПУРДГ-Б в полной мере отвечают требованиям ГОСТ Р 8.740-2011 «ГСИ. Расход и количество газа. Методика измерений с помощью турбинных, ротационных и вихревых расходомеров и счетчиков».
Основные технические характеристики пункта учета и редуцирования газа ПУРДГ-Б
Максимальное давление на входе Рmax, МПа не более: 1,2;
Диапазон настройки выходного давления Рвых, кПа (мм.вод.ст.): 2(200)...600(60000);
Максимальная пропускная способность линии редуцирования для газа с плотностью 0,73 кг/м³ при входном давлении 1,2МПа Qmax, норм.м³/ч — 80 000;
Учет газа с максимальным расходом при рабочих условиях Qmax, раб.м³/ч — до 6500;
Температура окружающей среды, °С:
- без обогрева помещения: от −30 до +60;
- с обогревом помещения: от −40 до +60;
Температура воздуха в помещениях ПУРДГ-Б в холодный период года, °С — не менее 5 (поддерживается автоматически) (в соответствии с ГОСТ Р 54960-2012);
Наличие узла учета энергоносителей на отопление;
Наличие на газопроводе к отопительному газоиспользующему оборудованию термочувствительного запорного клапана и быстродействующего запорного клапана, сблокированного с сигнализатором загазованности по метану и оксиду углерода;
Наличие рабочего и аварийного освещения (для распределения электроэнергии предусматривается вводно-распределительный щит с установкой электрического счетчика);
Наличие автоматических установок пожарной сигнализации, пожаротушения и первичных средств пожаротушения;
По требованию заказчика пункты комплектуются комплексом средств автоматизации и сигнализации обеспечивающим:
- возможность безопасного и надежного функционирования технических устройств без постоянного присутствия обслуживающего персонала;
- мониторинг состояния технических устройств и пункта редуцирования газа в целом;
- экологическую безопасность окружающей среды;
- возможность включения в систему АСУ ТП.
