Назначение индикаторов перепада давления ИПД
Индикаторы перепада давления ИПД16- предназначены для наблюдения за характером изменения перепада давления, т.е. за засорённостью устройств для очистки газа в процессе эксплуатации.
Индикаторы перепада давления ИПД монтируются на фильтры газа, используемые для фильтрации углеводородных и других неагрессивных газов от механических примесей, при рабочем давлении фильтруемого газа до 1,6 МПа, в диапазоне температур фильтруемого газа от -40°С до +70°С.
Описание индикаторов перепада давления ИПД

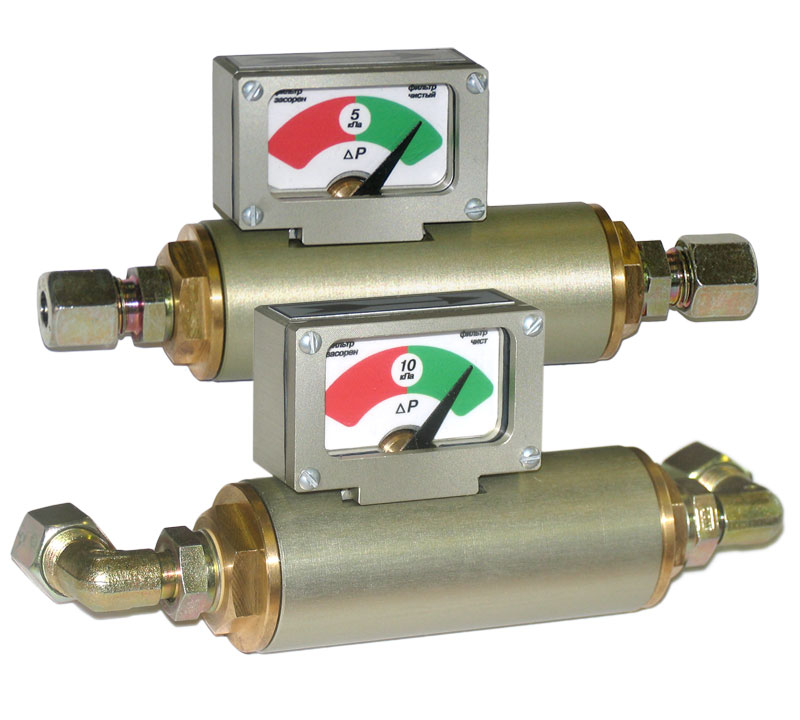

Для определения степени засорения необходимо по шкале, которой оснащён индикатор, с помощью стрелки, проследить перепад давления. Шкала индикатора разделена на два сегмента: зелёный и красный. Индикаторы настроены таким образом, что линия раздела сегментов соответствует перепаду давления:
- не более 5 кПа для индикатора ИПД16-5, предназначенного для фильтра газа, обеспечивающего фильтрацию 99,5% частиц с размерами до 0,07 мм
- 10 кПа для индикатора ИПД16-10, предназначенного для фильтра газа, обеспечивающего фильтрацию 99,5% частиц с размерами до 0,005 мм.
ГОСТ Р 8.740-2011 допускает применение индикаторов для контроля за перепадом давления на фильтрах. Для определения степени загрязнения фильтрующего элемента не требуется количественная оценка, достаточно проследить за тем, находится ли стрелка индикатора в зеленом секторе (фильтрующий элемент чистый) или в красном секторе (фильтрующий элемент засорён). При засорении фильтрующего элемента необходимо произвести его очистку или замену.
Виды исполнений индикаторов перепада давления ИПД16–
| Вид исполнения | Краткая характеристика | Примечание |
| ИПД16-5 | 1 Индикатор с направлением потока слева направо – горизонтальный монтаж (угловое соединение) 2 Индикатор для фильтра с направлением потока сверху вниз – крышка фильтра справа (угловое соединение) |
Перепад 5 кПа Диаметр присоединительной трубки в мм: Øнар. = 8; Øвн. = 6 |
| ИПД16-10-01 | 1 Индикатор с направлением потока слева направо — горизонтальный монтаж (угловое соединение) 2 Индикатор для фильтра с направлением потока сверху вниз — крышка фильтра справа (угловое соединение) |
Перепад 10 кПа Диаметр присоединительной трубки в мм: Øнар. = 8; Øвн. = 6 |
| ИПД16-5-02 | 1 Индикатор с направлением потока справа налево — горизонтальный монтаж (угловое соединение) 2 Индикатор для фильтра с направлением потока сверху вниз — крышка фильтра слева (угловое соединение) |
Перепад 5 кПа Диаметр присоединительной трубки в мм: Øнар. = 8; Øвн. = 6 |
| ИПД16-10-03 | 1 Индикатор с направлением потока справа налево — горизонтальный монтаж (угловое соединение) 2 Индикатор для фильтра с направлением потока сверху вниз — крышка фильтра слева (угловое соединение) |
Перепад 10 кПа Диаметр присоединительной трубки в мм: Øнар. = 8; Øвн. = 6 |
| ИПД16-5-04 | 1 Индикатор для фильтра с направлением потока слева направо – горизонтальный монтаж (прямое соединение) 2 Индикатор для фильтра с направлением потока сверху вниз – крышка фильтра справа (переходное соединение) |
Перепад 5 кПа Диаметр присоединительной трубки в мм: Øнар. = 8; Øвн. = 6 |
| ИПД16-10-05 | 1 Индикатор для фильтра с направлением потока слева направо – горизонтальный монтаж (прямое соединение) 2 Индикатор для фильтра с направлением потока сверху вниз – крышка фильтра справа (переходное соединение) |
Перепад 10 кПа Диаметр присоединительной трубки в мм: Øнар. = 8; Øвн. = 6 |
| ИПД16-5-06 | 1 Индикатор для фильтра с направлением потока справа налево – горизонтальный монтаж (прямое соединение) 2 Индикатор для фильтра с направлением потока сверху вниз – крышка фильтра слева (переходное соединение |
Перепад 5 кПа Диаметр присоединительной трубки в мм: Øнар. = 8; Øвн. = 6 |
| ИПД16-10-07 | 1 Индикатор для фильтра с направлением потока справа налево – горизонтальный монтаж (прямое соединение) 2 Индикатор для фильтра с направлением потока сверху вниз – крышка фильтра слева (переходное соединение) |
Перепад 10 кПа Диаметр присоединительной трубки в мм: Øнар. = 8; Øвн. = 6 |
Основные технические характеристики индикаторов перепада давления ИПД
Диаметр условного прохода (DN):
- фильтр ФГ16-50, ФГ16-50-В — 50 мм;
- фильтр ФГ16-80, ФГ16-80-В — 80 мм;
- фильтр ФГ16-100, ФГ16-100-В — 100 мм.
Максимальное рабочее давление: 1,6 МПа (16кг/см2).
Диапазон температуры рабочей и окружающей среды: от −40 до +70°С.
Степень фильтрации не менее 99,5% частиц имеющих размеры превышающие:
- 0,08 мм для ФГ16-50, ФГ16-80, ФГ16-100;
- 0,005 мм для ФГ16-50-В, ФГ16-80-В, ФГ16-100-В.
Величина перепада давления на чистом фильтре должна быть не более:
- ФГ16-50, ФГ16-80 — 5 кПа;
- ФГ16-50-В, ФГ16-80-В, ФГ16-100, ФГ16-100-В — 10 кПа
Масса – не более 1,0 кг
Средний срок службы не менее 5 лет.
